Polia da correia dentada de transmissão de potência para serviço pesado iHF AT5/AT10
: Casa > Centro de produtos > iHF > Polia de sincronização > Polia de sincronização iHF para transmissão de energia, transporte leve MXL/XL/L/H
Polia de sincronização iHF para transmissão de energia, transporte leve MXL/XL/L/H
Polias de sincronização iHF MXL/XL/L
:
1. Acionamento síncrono de alta precisão
A estrutura dos dentes usinada com precisão garante um engate firme entre a correia e a polia, prevenindo efetivamente deslizamentos e desalinhamentos.
A relação de transmissão precisa o torna adequado para equipamentos de transporte leves que exigem alta precisão de posicionamento.
O passo dos dentes e as especificações estão em conformidade com os padrões internacionais (MXL, XL, L, H, etc.), permitindo fácil substituição e intercambiabilidade.
2. Alta eficiência e baixo ruído
A eficiência de transmissão excede 98%, com perda mínima de potência.
Engate suave, baixa vibração e baixo ruído durante a operação o tornam ideal para ambientes sensíveis a ruídos, como escritórios e processamento de alimentos.
O design de baixo atrito reduz o desgaste da correia e da polia e aumenta a vida útil.
3. Design compacto para fácil instalação
Uma variedade de interfaces de montagem estão disponíveis, incluindo furos padrão, rasgos de chaveta, parafusos de fixação e luvas de expansão.
O design compacto facilita a integração em sistemas transportadores, economizando espaço no equipamento.
A substituição é fácil, sem necessidade de desmontagem extensa do equipamento.
Ofereça soluções confiáveis de transmissão de potência em múltiplos passos (MXL 2,032 mm, XL 5,08 mm, L 9,525 mm), projetadas para transmissão de torque moderado, transporte leve e aplicações de alta velocidade. A configuração MXL, projetada com precisão, atende aos requisitos de acionamento de alta velocidade em equipamentos compactos; o versátil perfil XL é adequado para diversos cenários de alta velocidade; enquanto a construção robusta da série L combina integridade estrutural aprimorada com tolerância superior à velocidade linear. Essas polias representam a solução ideal para linhas de automação, máquinas compactas e sistemas de movimentação de materiais.
Polia de distribuição MXL
| Tipo | Material | Tratamento de superfície | ||||
| Largura da correia: 4,8 mm (3/16 pol.) | Largura da correia: 6,4 mm (1/4 de polegada) | Largura da correia: 9,5 mm (3/8 pol.) | Largura da correia: 12,7 mm (1/2 polegada) | Polia | Flange | |
| A: 6 L: 10 C: 16,5 | A: 7,5 L: 11,5 C: 18 | A:11 L: 15 C: 22 | A: 14 L: 1 9 C: 25 | |||

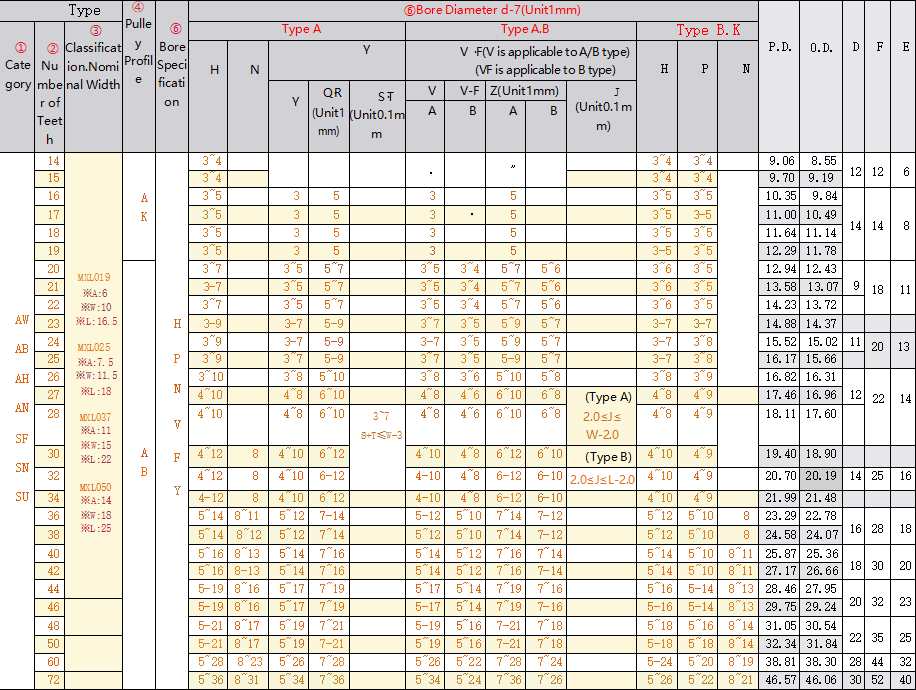

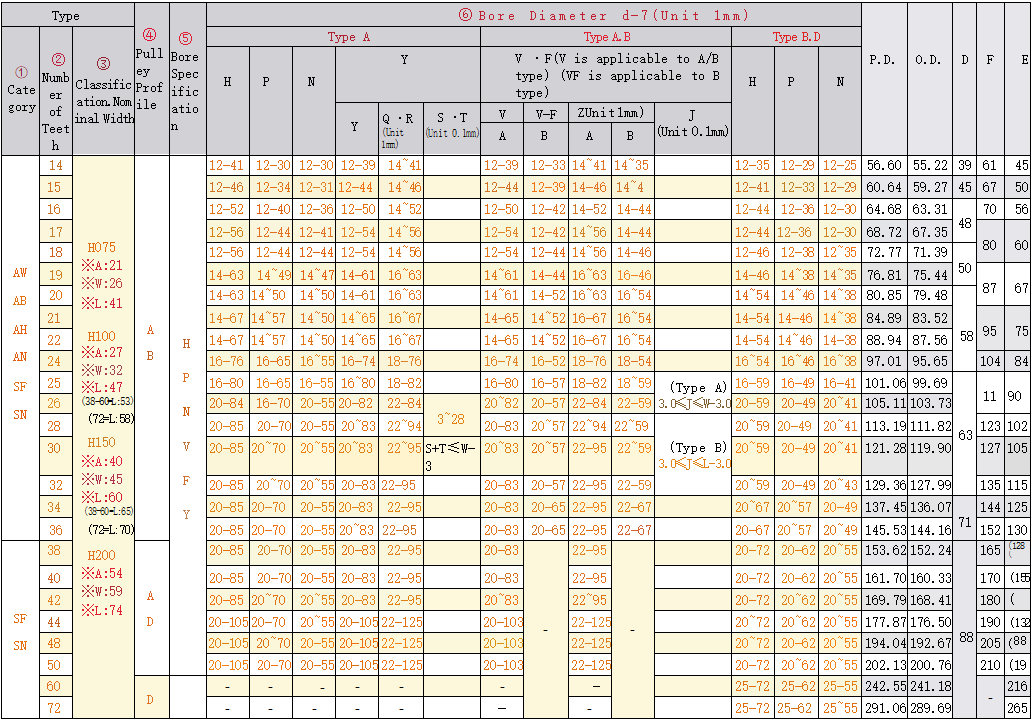

| AW**MXL019 | AW**MXL025 | AW**MXL037 | AW**MXL050 | 6061 | 6061 | Anodização Natural |
| AB**MXL019 | AB**MXL025 | AB**MXL037 | AB**MXL050 | Anodização Preta | ||
| AH**MXL019 | AH**MXL025 | AH**MXL037 | AH**MXL050 | Anodização dura | ||
| AN**MXL019 | AN**MXL025 | AN**MXL037 | AN**MXL050 | Niquelagem | ||
| - | SF**MXL025 | SF**MXL037 | - | S45C | S45C | Revestimento de Óxido Preto |
| - | SN**MXL025 | SN**MXL037 | - | Niquelagem | ||
| - | SU**MXL025 | SU**MXL037 | - | SUS303 | - | |
Polia de distribuição XL
| Tipo | Material | Tratamento de superfície | ||||
| Largura da correia: 6,4 mm (1/4 de polegada) | Largura da correia: 7,9 mm (5/16 pol.) | Largura da correia: 9,5 mm (3/8 pol.) | Largura da correia: 12,7 mm (1/2 polegada) | Polia | Flange | |
| A:7,5 L:12,5 C:21 | A:9 L:14 C:23 | A:11 L:16 C:25 | A:14 L:19 C:28 | |||
| AW**XL025 | AW**XL031 | AW**XL037 | AW**XL050 | 6061 | 6061 | Anodização Natural |
| AB**XL025 | AB**XL031 | AB**XL037 | AB**XL050 | Anodização Preta | ||
| AH**XL025 | AH**XL031 | AH**XL037 | AH**XL050 | Anodização dura | ||
| AN**XL025 | AN**XL031 | AN**XL037 | AN**XL050 | Niquelagem | ||
| SF**XL025 | - | SF**XL037 | SF**XL050 | S45C | SPCC | Revestimento de Óxido Preto |
| SN**XL025 | - | SN**XL037 | SN**XL050 | Niquelagem | ||
| SU**XL025 | - | SU**XL037 | SU**XL050 | SUS303 | - | |
Polia de distribuição L
| Tipo | Material | Tratamento de superfície | ||||
| Largura da correia: 12,7 mm (1/2 polegada) | Largura da correia: 19,1 mm (3/4 pol.) | Largura da correia: 25,4 mm (1 polegada) | Largura da correia: 38,1 mm (1,5 polegada) | Polia | Flange | |
| A:14 L:19 C:31(39) | A:21 L:26 C:38(46) | A:27 L:32 C:44(53) | A:40 L:45 C:57 | |||

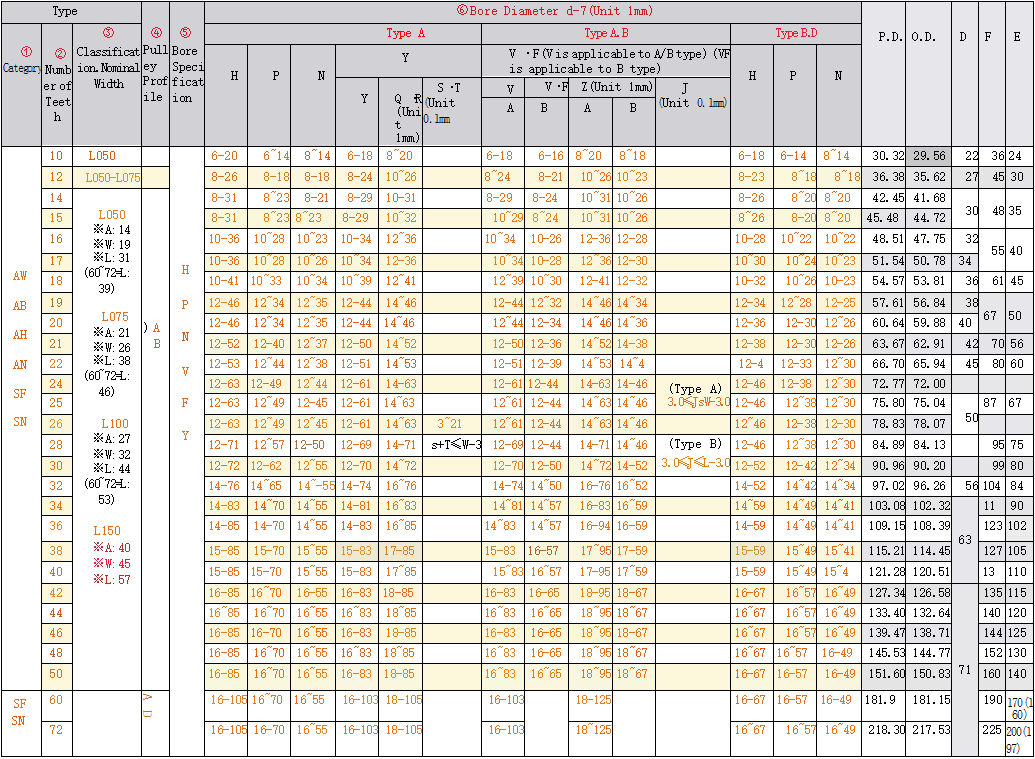

| AW**L050 | AW**L075 | AW**L100 | AW**L150 | 6061 | 6061 | Anodização Natural |
| AB**L050 | AB**L075 | AB**L100 | AB**L150 | Anodização Preta | ||
| AH**L050 | AH**L075 | AH**L100 | AH**L150 | Anodização dura | ||
| AN**L050 | AN**L075 | AN**L100 | AN**L150 | Niquelagem | ||
| SF**L050 | SF**L075 | SF**L100 | SF**L150 | S45C | SPCC | Revestimento de Óxido Preto |
| SN**L050 | SN**L075 | SN**L100 | SN**L150 | Niquelagem | ||
Polia de distribuição H
| Tipo | Material | Tratamento de superfície | ||||
| Largura da correia: 19,1 mm (3/4 pol.) | Largura da correia: 25,4 mm (1 polegada) | Largura da correia: 38,1 mm (1,5 polegada) | Largura da correia: 50,8 mm (2 polegadas) | Polia | Flange | |
| A:21 L:26 C:41 | A:27 L:32 C:47 | A:40 L:45 C:60 | A:54 L:59 C:74 | |||
| AW**H075 | AW**H100 | AW**H150 | AW**H200 | 6061 | 6061 | Anodização Natural |
| AB**H075 | AB**H100 | AB**H150 | AB**H200 | Anodização Preta | ||
| AH**H075 | AH**H100 | AH**H150 | AH**H200 | Anodização dura | ||
| AN**H075 | AN**H100 | AN**H150 | AN**H200 | Niquelagem | ||
| SF**H075 | SF**H100 | SF**H150 | SF**H200 | S45C | SPCC | Revestimento de Óxido Preto |
| SN**H075 | SN**H100 | SN**H150 | SN**H200 | Niquelagem | ||
Polia de distribuição MXL
Polia de distribuição XL
Polia de distribuição L
Polia de distribuição H
Polia de distribuição MXL

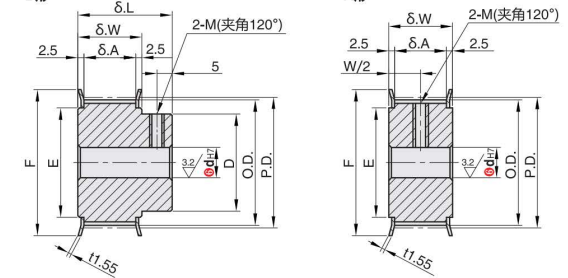

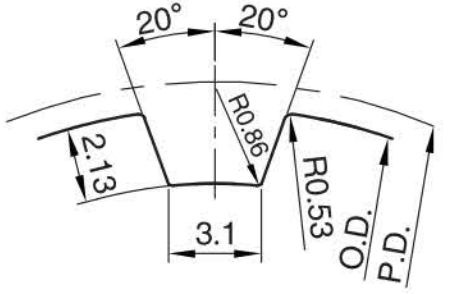

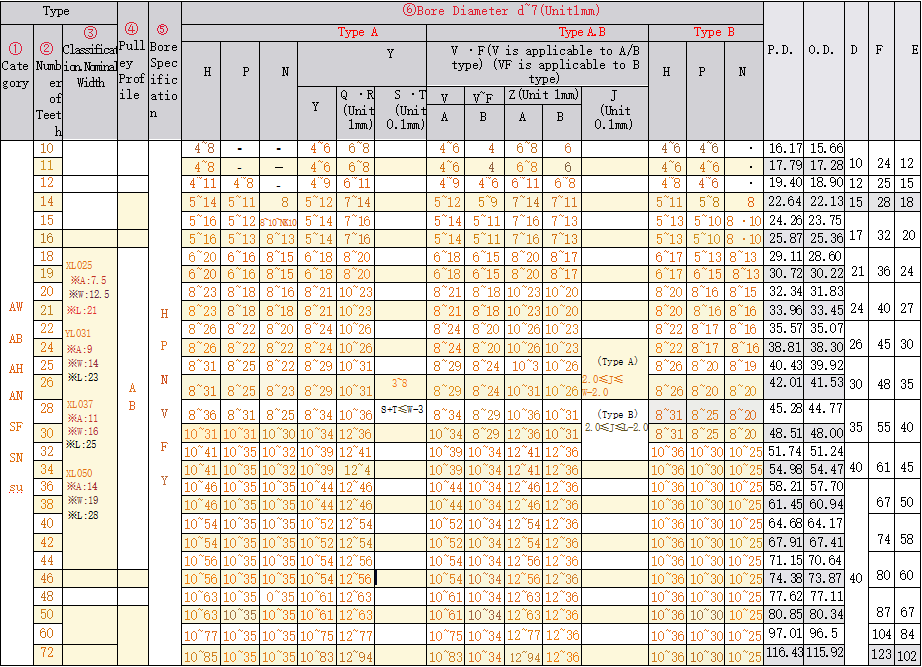

Perfil do dente ① Perfil da polia
Tipo K Tipo B Tipo A
Número após △: Número de dentes: 23 ou menos
As dimensões das ranhuras podem variar ligeiramente dependendo do número de dentes. Passo dos dentes (2,032 mm)
Para especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não há furos roscados.
O interior do furo do eixo não pode ter tratamento de superfície.
* Para polias com tipo A e furos de eixo com P ou N, os dois furos roscados estão localizados aproximadamente 120° ou 90° do centro da ranhura do dente.
Polia de distribuição XL

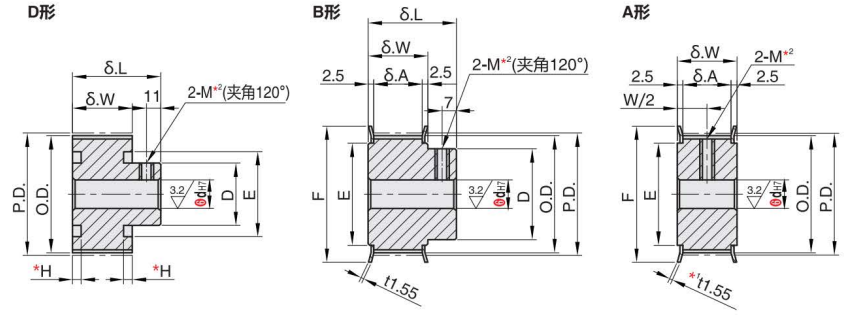

Perfil do dente ① Perfil da polia
Tipo B Tipo A
As dimensões das ranhuras dos dentes variam ligeiramente dependendo do número de dentes. Passo dos dentes (5,08 mm)
Para especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não há furos roscados.
O interior do furo do eixo não pode ter tratamento de superfície.
Dimensão H: L50 = 5; L075 = 8; L100 = 11
* Para polias com tipo A e furos de eixo com P ou N, os dois furos roscados estão localizados aproximadamente 120° ou 90° do centro da ranhura do dente.
Polia de distribuição L

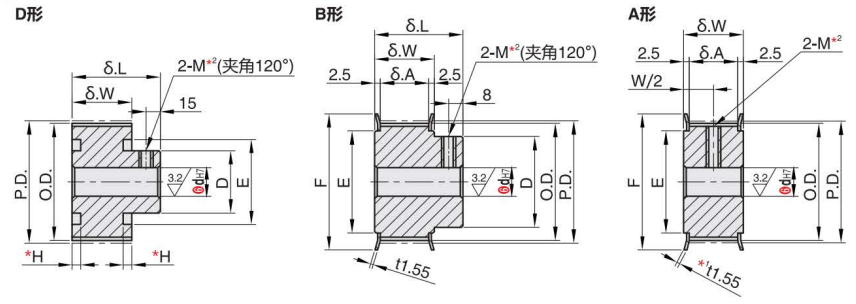

Perfil do dente ① Perfil da polia
As dimensões das ranhuras dos dentes variam ligeiramente dependendo do número de dentes. Passo dos dentes (9,525 mm)
Para 60 ou 72 dentes, t = 2 (costelas cortadas).
Para especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não há furos roscados presentes.
O interior do furo do eixo não pode ter tratamento de superfície.
Dimensão H: L50 = 5; L075-8; L100 = 11
As dimensões L (entre parênteses) são para 60 a 72 dentes.
* Para polias com configuração tipo A e furos de eixo tipo P ou N, os dois furos roscados estão localizados aproximadamente a 120° ou 90° do centro da ranhura do dente.

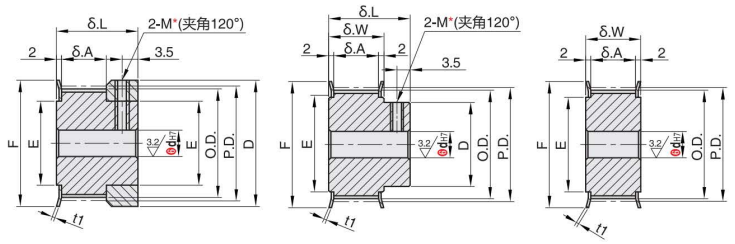

Polia de distribuição H
Perfil do dente ① Perfil da polia
Número após △: Número de dentes: 19 ou menos.
As dimensões das ranhuras podem variar ligeiramente dependendo do número de dentes. Passo dos dentes (12,7 mm).
Para 38-50 dentes, t = 2 (costelas cortadas).
Para especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não há furos roscados presentes.
O interior do furo do eixo não pode ter tratamento de superfície.
Dimensão H: H100 = 11; H150 = 14
* Para polias com tipo A e furos de eixo P ou N, os dois furos roscados estão localizados aproximadamente 120° ou 90° do centro da ranhura.
:
-
*
-
*
-
*
-
-
