Polia de correia de distribuição iHF de alta precisão para posicionamento 2GT 3GT 5GT 8YU
Polias de sincronização com dentes curvos da série iHF GT
Características do produto:
Desempenho de posicionamento de alta precisão
Transmissão sem folga: Os dentes se encaixam perfeitamente com a correia, eliminando a folga durante a rotação para frente e para trás, melhorando a precisão do posicionamento.
Precisão de posicionamento em nível micrométrico: A alta precisão de usinagem do passo garante uma relação de transmissão estável mesmo durante operação prolongada.
Indicado para aplicações que exigem alta repetibilidade, como máquinas-ferramenta CNC e equipamentos de medição de precisão.
Acionamento síncrono estável
O desenho dos dentes garante um encaixe suave entre a correia e a polia, uma relação de transmissão constante e flutuação de velocidade zero.
Isso evita erros de posicionamento causados por deslizamento, tornando-o adequado para partidas e frenagens de alta frequência.
Mantém a transmissão estável mesmo em altas velocidades, reduzindo a vibração e o ruído.
Processo de fabricação de alta precisão
Utilizando usinagem CNC de precisão, a exatidão do passo dos dentes, a concentricidade e o desvio circular atendem aos padrões internacionais.
O balanceamento dinâmico garante vibração excêntrica zero, mesmo em altas velocidades.
Cada polia passa por uma rigorosa inspeção dimensional e de qualidade de superfície para garantir uma montagem consistente.
Oferece acionamentos de posicionamento de alta precisão com folga mínima, projetados especificamente para sistemas de posicionamento de precisão. Apresentam operação ultrassilenciosa e estão disponíveis em especificações de passo padrão de 2 mm/3 mm/5 mm/8 mm.

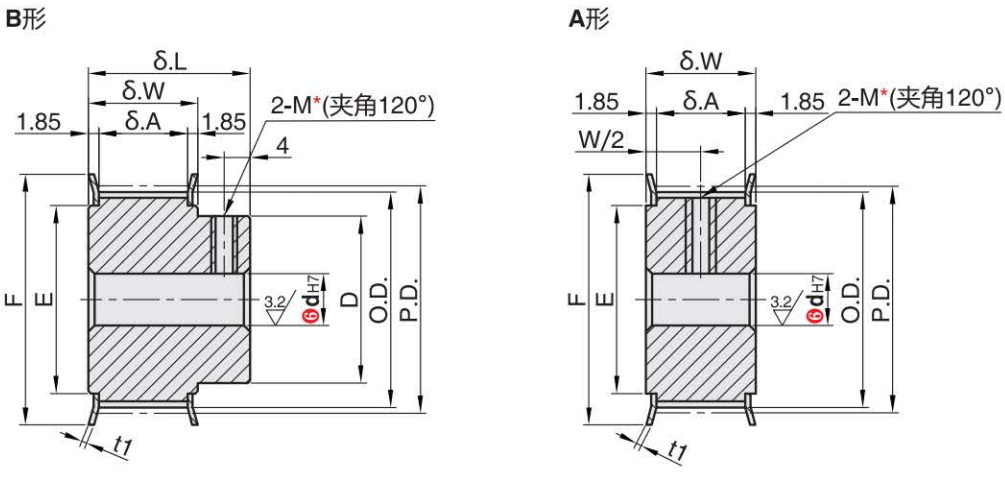

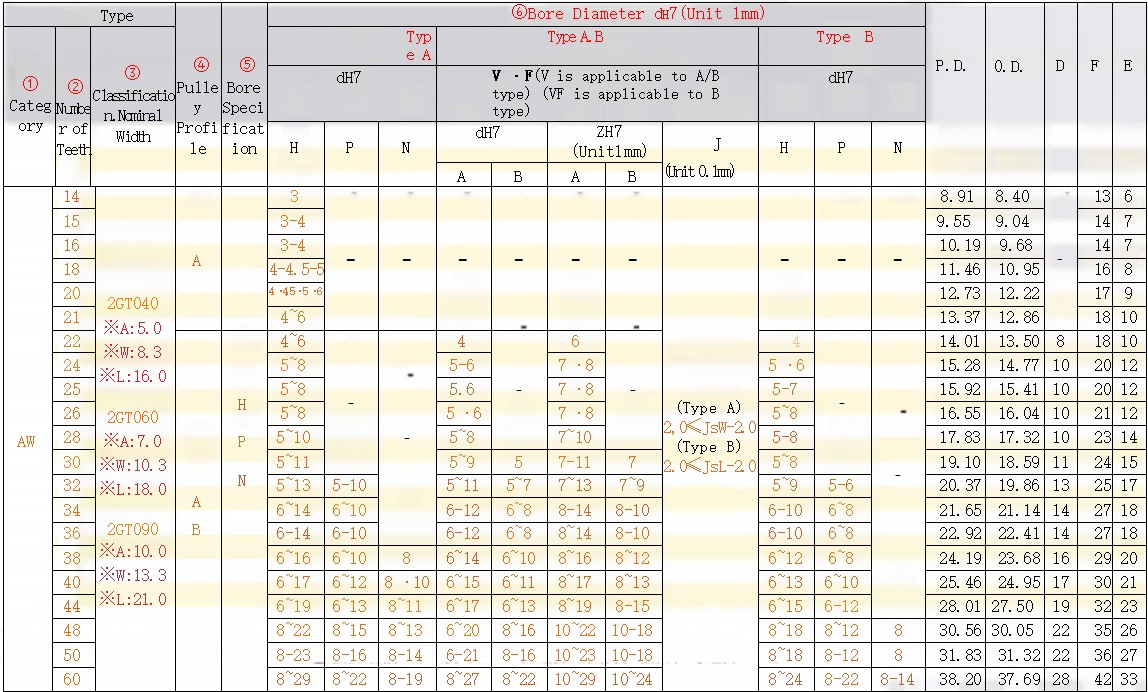

Polia de sincronização 2GT
| Tipo | Material | Tratamento de superfície | |||
| Largura da correia: 4 mm | Largura da correia: 6 mm | Largura da correia: 9 mm | Polia | Flange | |
| A: 5,0 L: 8,3 C: 16,0 | A: 7,0 L: 10,3 C: 18,0 | A: 10,0 L: 13,3 C: 21,0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Anodização Natural |

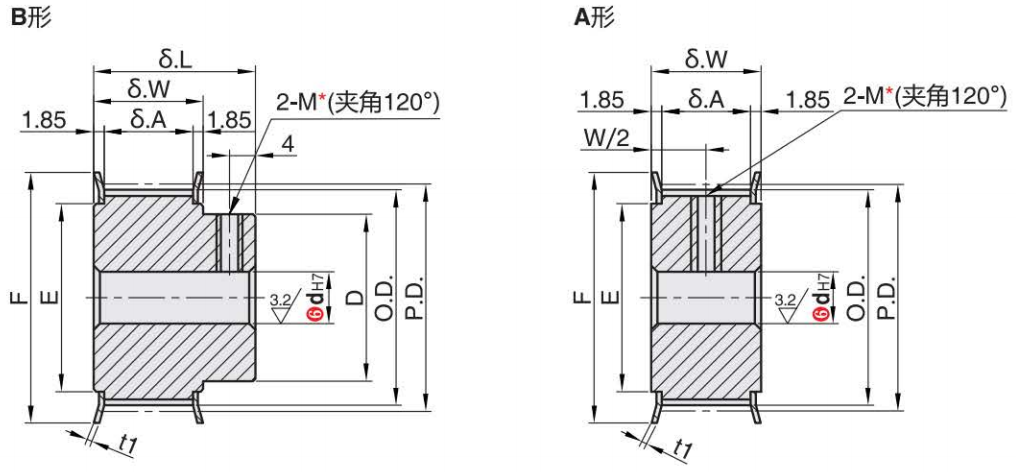

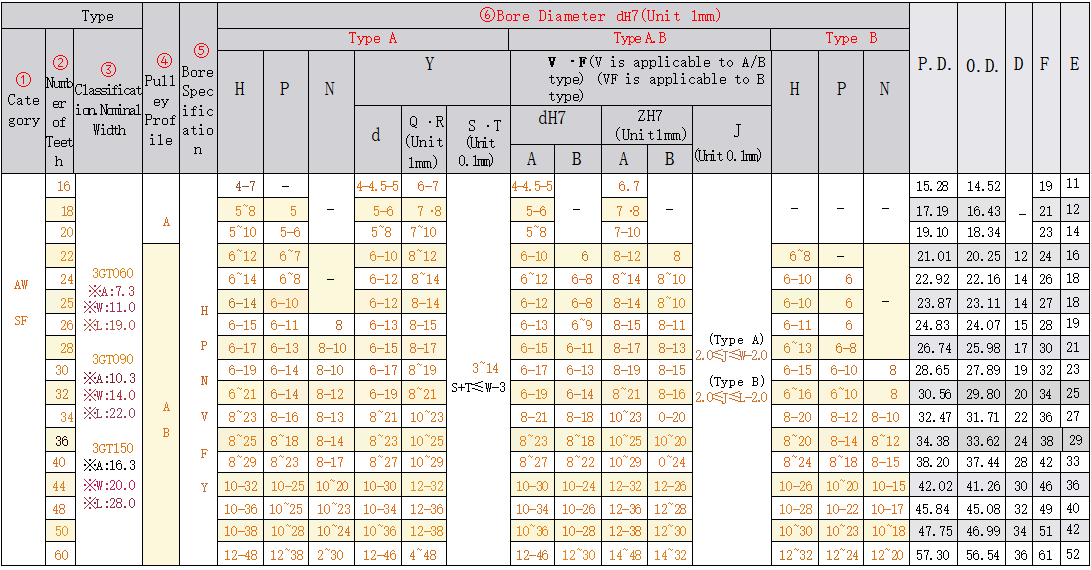

Polia de distribuição 3GT
| Tipo | Material | Tratamento de superfície | |||
| Largura da correia: 6 mm | Largura da correia: 9 mm | Largura da correia: 15 mm | Polia | Flange | |
| A: 7,3 L: 11,0 C: 19,0 | A: 10,3 L: 14,0 C: 22,0 | A: 16,3 L: 20,0 C: 28,0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Anodização Natural |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Revestimento de óxido preto |

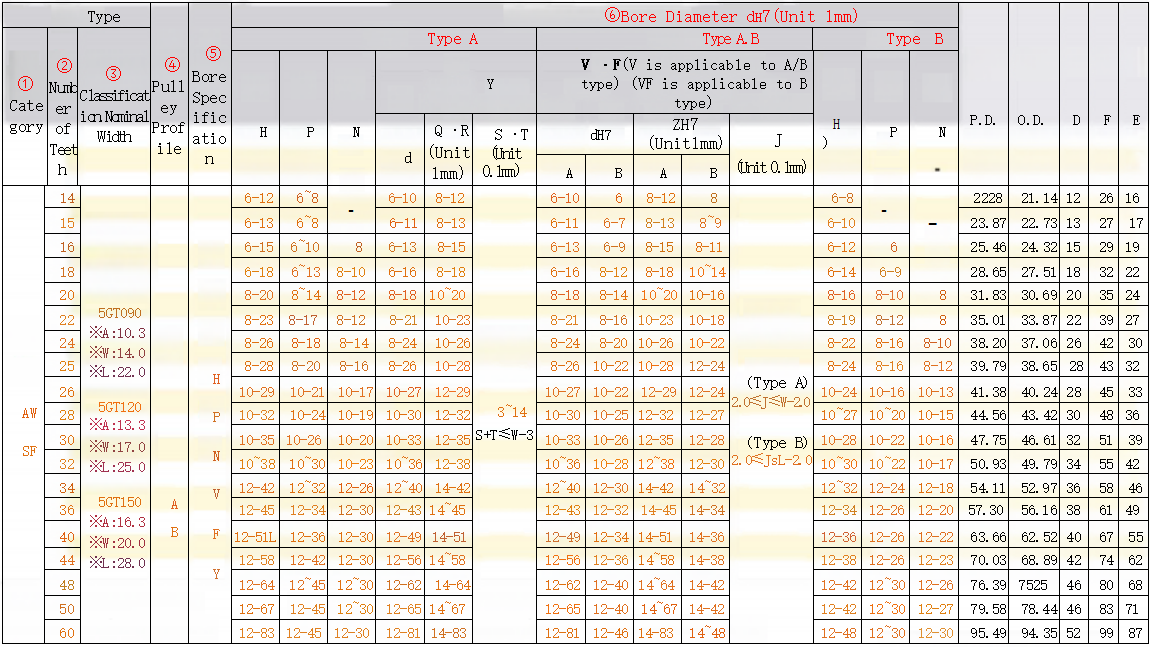

Polia de sincronização 5GT
| Tipo | Material | Tratamento de superfície | |||
| Largura da correia: 9 mm | Largura da correia: 12 mm | Largura da correia: 15 mm | Polia | Flange | |
| A: 10,3 L: 14,0 C: 22,0 | A: 13,3 L: 17,0 C: 25,0 | A: 16,3 L: 20,0 C: 28,0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Anodização Natural |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Revestimento de óxido preto |

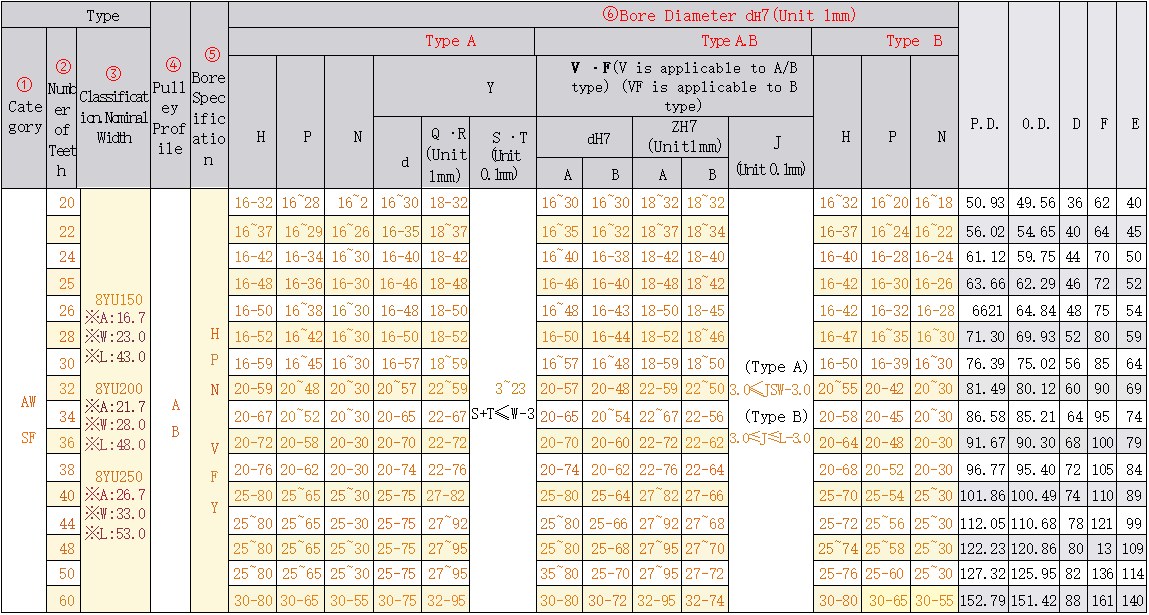

Polia de sincronização 8YU
| Tipo | Material | Tratamento de superfície | |||
| Largura da correia: 15 mm | Largura da correia: 20 mm | Largura da correia: 25 mm | Polia | Flange | |
| A: 16,7 L: 23,0 C: 43,0 | A: 21,7 L: 28,0 C: 48,0 | A: 26,7 L: 33,0 C: 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Anodização Natural |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Revestimento de óxido preto |
Polia de sincronização 2GT
Polia de distribuição 3GT
Polia de sincronização 5GT
Polia de sincronização 8YU
Polia de sincronização 2GT

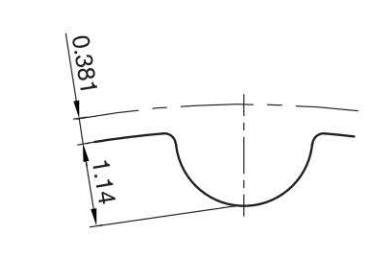

④ Perfil da polia
As dimensões do sulco dentário variam ligeiramente dependendo do número de dentes.
Passo entre dentes (2mm)
Para a especificação de furo de eixo H (furo redondo), não existem furos roscados.
A parte interna do furo do eixo não pode receber tratamento superficial.
* Para polias do tipo A e furos no eixo com roscas P ou N, os dois furos roscados estão localizados aproximadamente a 120° ou 90° do centro da ranhura do dente.
Polia de distribuição 3GT

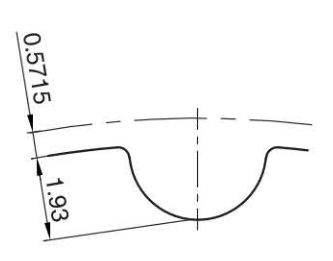

④ Perfil da polia
As dimensões do sulco dentário variam ligeiramente dependendo do número de dentes.
Passo entre dentes (3mm)
Para as especificações de furo de eixo H (furo redondo), Y, F (furo escalonado) ou Y (furo escalonado em ambas as extremidades), não há furos roscados.
A parte interna do furo do eixo não pode receber tratamento superficial.
* Para polias do tipo A e furos no eixo P ou N, os dois furos roscados estão localizados aproximadamente a 120° ou 90° do centro da ranhura do dente.
Polia de sincronização 5GT
④ Perfil da polia
As dimensões do sulco dentário variam ligeiramente dependendo do número de dentes.
Passo entre dentes (5mm)
Para as especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não existem furos roscados.
A parte interna do furo do eixo não pode receber tratamento superficial.
* Para polias do tipo A e furos no eixo com ângulos P ou N, os dois furos roscados estão localizados aproximadamente a 120° ou 90° do centro da ranhura do dente.
Polia de sincronização 8YU
④ Perfil da polia
As dimensões do sulco dentário variam ligeiramente dependendo do número de dentes.
Passo entre dentes (8mm)
Para as especificações de furo de eixo H (furo redondo), V, F (furo escalonado) e Y (furo escalonado em ambas as extremidades), não existem furos roscados.
A parte interna do furo do eixo não pode receber tratamento superficial.
* Para polias do tipo A e furos no eixo com ângulos P ou N, os dois furos roscados estão localizados aproximadamente a 120° ou 90° do centro da ranhura do dente.
