Características do produto:
1. Mecanismo de engrenagem cônica espiral para obter saída de direção em ângulo reto
2. Saída de eixo com flange quadrada
3. Combinado com transmissão de engrenagem reta, estrutura de braço único, extremamente econômico.
4. O eixo de entrada pode ser aberto com uma chaveta.
5. Folga de retorno de 8 a 16 minutos de arco
Vantagens:
Design que economiza espaço: A configuração em ângulo reto permite a integração compacta em layouts de máquinas.
Alta capacidade de torque: Capaz de lidar com cargas exigentes, mantendo um funcionamento suave.
Controle de Precisão: A baixa folga garante um posicionamento preciso para aplicações com motores de passo.
Durável e confiável: Materiais de alta qualidade e engenharia precisa garantem longa vida útil.
Opções personalizáveis: A flexibilidade do fabricante original (OEM) oferece soluções sob medida para diferentes aplicações.
Faixa de especificações: 60-160
Faixa de relação de velocidade: 3-100
Faixa de precisão: 8-16 minutos de arco
A caixa de engrenagens cônicas de ângulo reto Newgear PVFN para Nema 17 combina design compacto, alto torque e controle de movimento preciso em um pacote eficiente. Com baixa folga, construção durável e opções de personalização OEM, a caixa de engrenagens PVFN garante operação confiável, precisa e suave para uma variedade de aplicações industriais e de automação.
Para fabricantes e engenheiros que buscam soluções de engrenagens de ângulo reto que economizem espaço, sejam de alto desempenho e personalizáveis, a série PVFN oferece valor e versatilidade excepcionais.

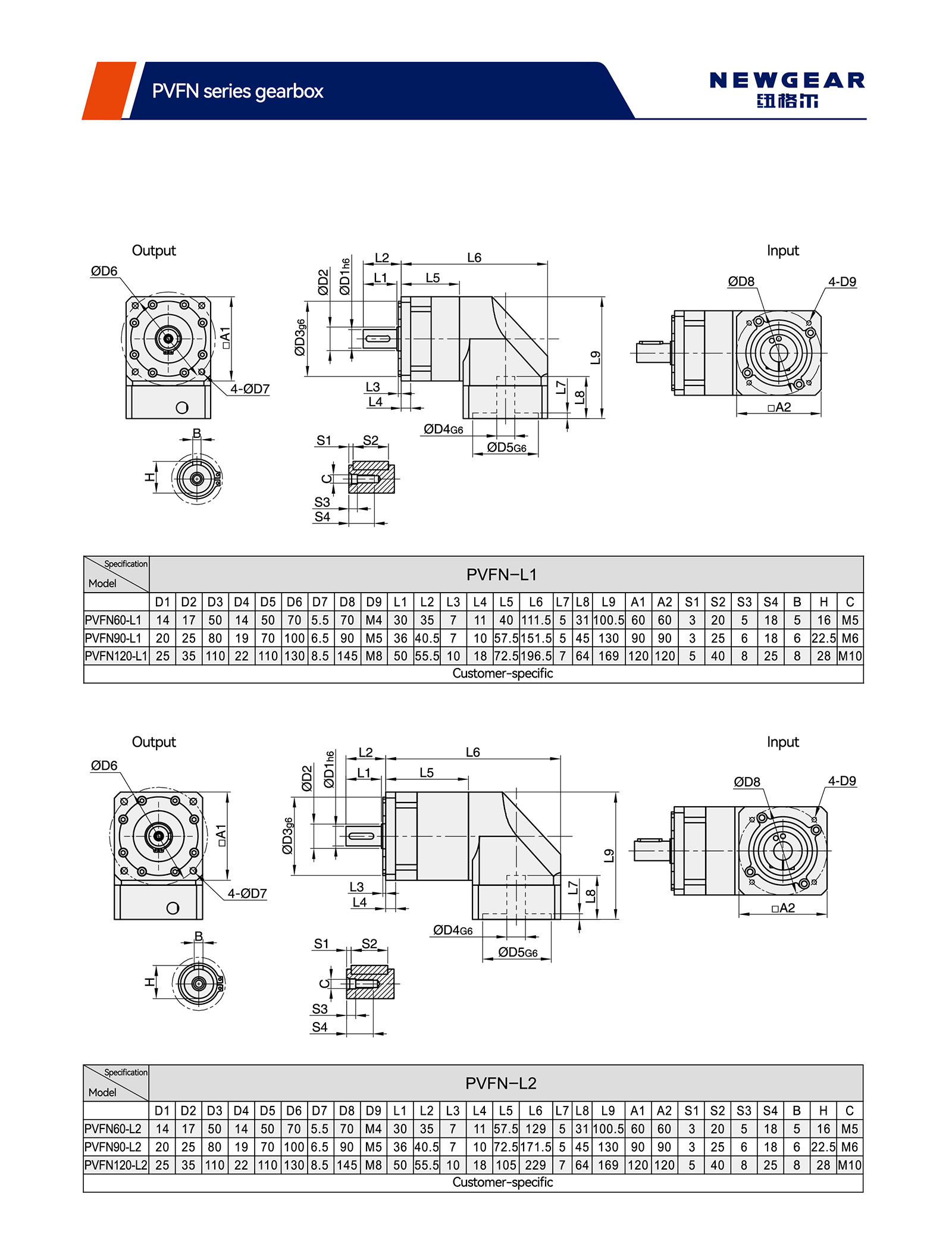

| Parâmetros técnicos | Série de modelos | PVFN60 | PVFN90 | PVFN120 | ||
| Torque máximo | Nm | 1,5 Torque nominal de tempo | ||||
| Torque de frenagem de emergência | Nm | 2 Torque nominal | ||||
| Força radial máxima permitida | N | 240 | 450 | 1240 | ||
| Força axial máxima permitida | N | 220 | 430 | 1000 | ||
| Rigidez de torção | Nm/minuto de arco | 1.8 | 4,85 | 11 | ||
| Velocidade máxima de entrada | rpm | 8000 | 6000 | 6000 | ||
| Velocidade de entrada nominal | rpm | 4000 | 3500 | 3500 | ||
| Barulho | dB | ≤58 | ≤60 | ≤65 | ||
| Expectativa média de vida | h | 20000 | ||||
| Eficiência em plena carga | % | L1≥95% L2≥92% | ||||
| Retaliação | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ||
| Momento de Inércia | L1 | 3 | Kg.cm° | 0,46 | 1,73 | 12,78 |
| 4 | Kg.cm2 | 0,46 | 1,73 | 12,78 | ||
| 5 | Kg.cm2 | 0,46 | 1,73 | 12,78 | ||
| 7 | Kg.cm° | 0,41 | 1,42 | 11,38 | ||
| 10 | Kg.cm2 | 0,41 | 1,42 | 11,38 | ||
| L2 | 12 | Kg.cm2 | 0,44 | 1,49 | 12.18 | |
| 15 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 20 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 25 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 30 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 35 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1,49 | 12.18 | ||
| 50 | Kg.cm2 | 0,34 | 1,25 | 11,48 | ||
| 70 | Kg.cm2 | 0,34 | 1,25 | 11,48 | ||
| 100 | Kg.cm° | 0,34 | 1,25 | 11,48 | ||
| Parâmetros técnicos | Série de modelos | PVFN60 | PVFN90 | PVFN120 | ||
| Especificação | Razão | |||||
| Torque nominal | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Grau de proteção | IP65 | |||||
| Temperatura de operação | —10°C a 90°C | |||||
| Peso (kg) | L1 | 1.7 | 4.4 | 10 | ||
| L2 | 1.9 | 5.0 | 13 | |||
