Características do produto:
1. Mecanismo de engrenagem cônica espiral para obter saída de direção em ângulo reto
2. Saída de eixo com flange quadrada
3. Combinado com transmissão de engrenagem reta, estrutura de braço único, extremamente econômico.
4. O eixo de entrada pode ser aberto com uma chaveta.
5. Folga de retorno de 8 a 16 minutos de arco
Aplicações:
Sistemas de esteiras transportadoras: Redução de velocidade para equipamentos de manuseio e processamento de materiais.
Máquinas de embalagem: Operação suave e precisa em linhas de produção de alta velocidade.
Automação Industrial: Controle de torque e redução de movimento para máquinas automatizadas.
Equipamentos de processamento: desempenho confiável nas indústrias alimentícia, têxtil e química.
Faixa de especificações: 60-160
Faixa de relação de velocidade: 3-100
Faixa de precisão: 8-16 minutos de arco

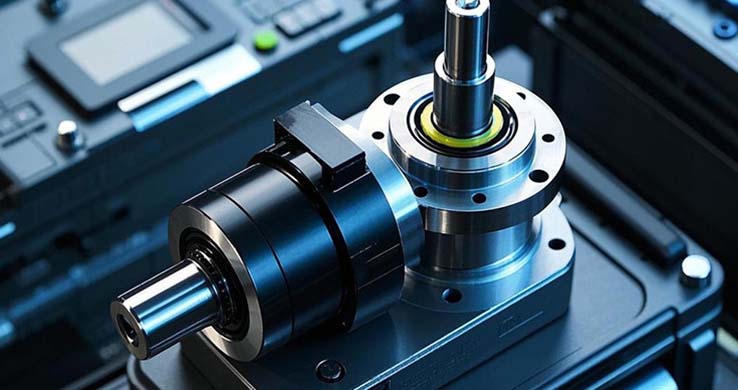

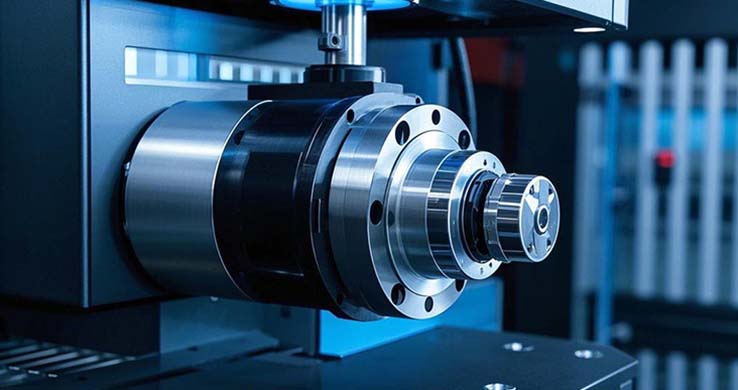

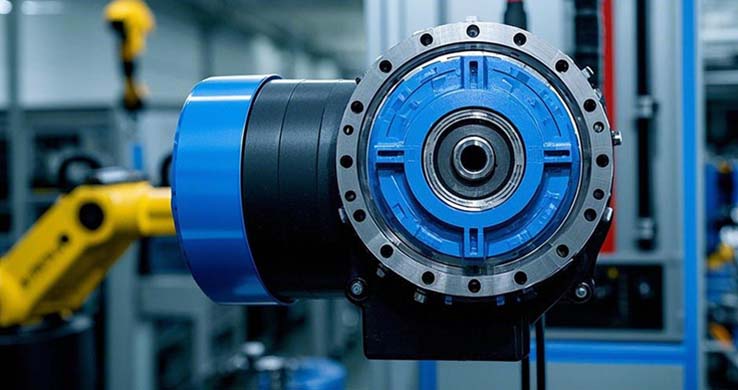

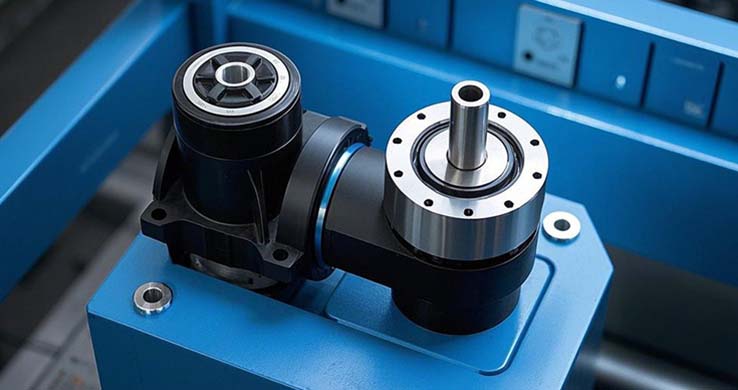

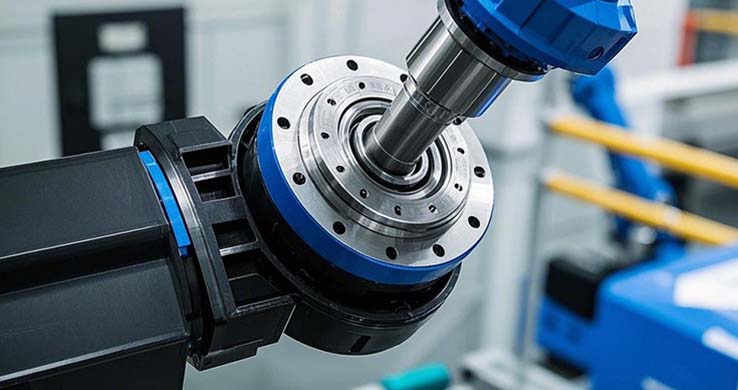

A caixa de engrenagens cônicas de ângulo reto PVLN da Newgear combina precisão, durabilidade e design compacto em um pacote de alto desempenho. Com baixa folga e construção robusta, a caixa de engrenagens PVLN oferece uma solução confiável, eficiente e adaptável para máquinas industriais modernas que exigem redução de velocidade em ângulo reto.

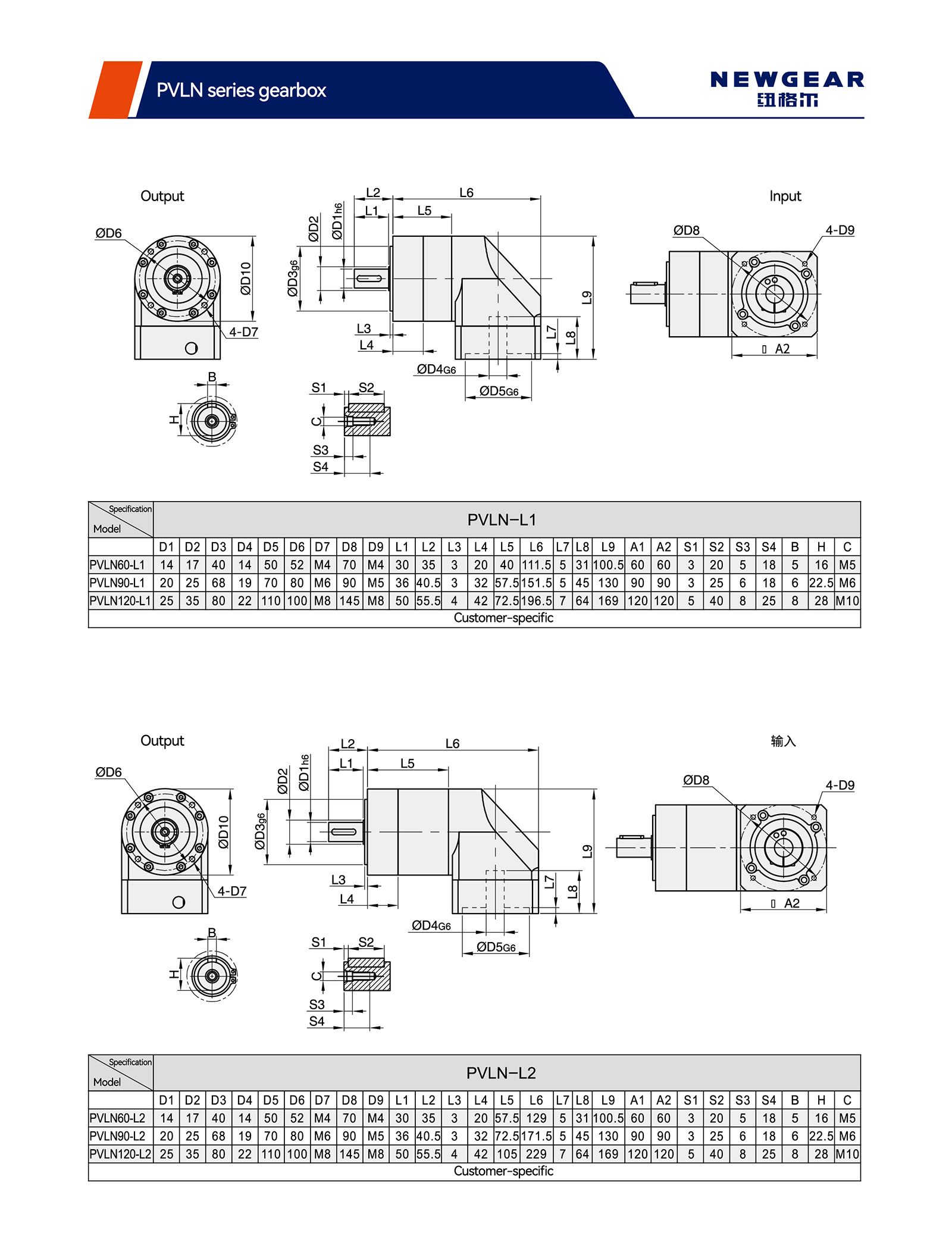

| Parâmetros técnicos | Série de modelos | PVLN60 | PVLN90 | PVLN120 | ||
| Torque máximo | Nm | 1,5 Torque nominal de tempo | ||||
| Torque de frenagem de emergência | Nm | 2 Torque nominal | ||||
| Força radial máxima permitida | N | 240 | 450 | 1240 | ||
| Força axial máxima permitida | N | 220 | 430 | 1000 | ||
| Rigidez de torção | Nm/minuto de arco | 1.8 | 4,85 | 11 | ||
| Velocidade máxima de entrada | rpm | 8000 | 6000 | 6000 | ||
| Velocidade de entrada nominal | rpm | 4000 | 3500 | 3500 | ||
| Barulho | dB | ≤58 | ≤60 | ≤65 | ||
| Expectativa média de vida | h | 20000 | ||||
| Eficiência em plena carga | % | L1≥95% L2≥92% | ||||
| Retaliação | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ||
| Momento de Inércia | L1 | 3 | Kg.cm° | 0,46 | 1,73 | 12,78 |
| 4 | Kg.cm2 | 0,46 | 1,73 | 12,78 | ||
| 5 | Kg.cm2 | 0,46 | 1,73 | 12,78 | ||
| 7 | Kg.cm° | 0,41 | 1,42 | 11,38 | ||
| 10 | Kg.cm2 | 0,41 | 1,42 | 11,38 | ||
| L2 | 12 | Kg.cm2 | 0,44 | 1,49 | 12.18 | |
| 15 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 20 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 25 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1,49 | 12.18 | ||
| 30 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 35 | Kg.cm2 | 0,44 | 1,49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1,49 | 12.18 | ||
| 50 | Kg.cm2 | 0,34 | 1,25 | 11,48 | ||
| 70 | Kg.cm2 | 0,34 | 1,25 | 11,48 | ||
| 100 | Kg.cm° | 0,34 | 1,25 | 11,48 | ||
| Parâmetros técnicos | Série de modelos | PVLN60 | PV L N90 | PV L N120 | ||
| Especificação | Razão | |||||
| Torque nominal | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Grau de proteção | IP65 | |||||
| Temperatura de operação | —10°C a 90°C | |||||
| Peso (kg) | L1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
