Fabricantes de Servocaixas de Engrenagens Newgear PFN para Nema 42

Impulsione o mundo com transmissão planetária e lidere o futuro com manufatura de precisão.

Características do produto:

1. Estrutura de flange quadrada de saída de furo

2. Transmissão por engrenagem reta, estrutura de braço único, design simples, extremamente econômica.

3. Durável e com eficiência confiável

4. O eixo de entrada pode ser aberto com uma chaveta.

5. Folga de retorno de 8 a 16 minutos de arco

Vantagens da caixa de engrenagens servo Newgear:

Controle de movimento preciso: A baixa folga garante um posicionamento preciso para aplicações servoacionadas.

Alta capacidade de carga: A distribuição eficiente do torque permite a operação em condições exigentes.

Durabilidade: Materiais de alta qualidade e engenharia precisa garantem confiabilidade a longo prazo.

Dimensões compactas: O design leve permite a integração em máquinas com espaço limitado.

Opções personalizáveis: A flexibilidade do fabricante original garante uma solução sob medida para diversas necessidades industriais.

Faixa de especificações: 60-160

Faixa de relação de velocidade: 3-100

Faixa de precisão: 8-16 minutos de arco

A caixa de engrenagens servo Newgear combina precisão, durabilidade e adaptabilidade em um pacote compacto. Para indústrias que exigem controle de movimento eficiente, confiável e de alta precisão, a caixa de engrenagens servo Newgear oferece desempenho e flexibilidade excepcionais, tornando-se um componente essencial em máquinas modernas de fabricação e processamento.

Fabricantes de Servocaixas de Engrenagens Newgear PFN para Nema 42

Obtenha um orçamento gratuito

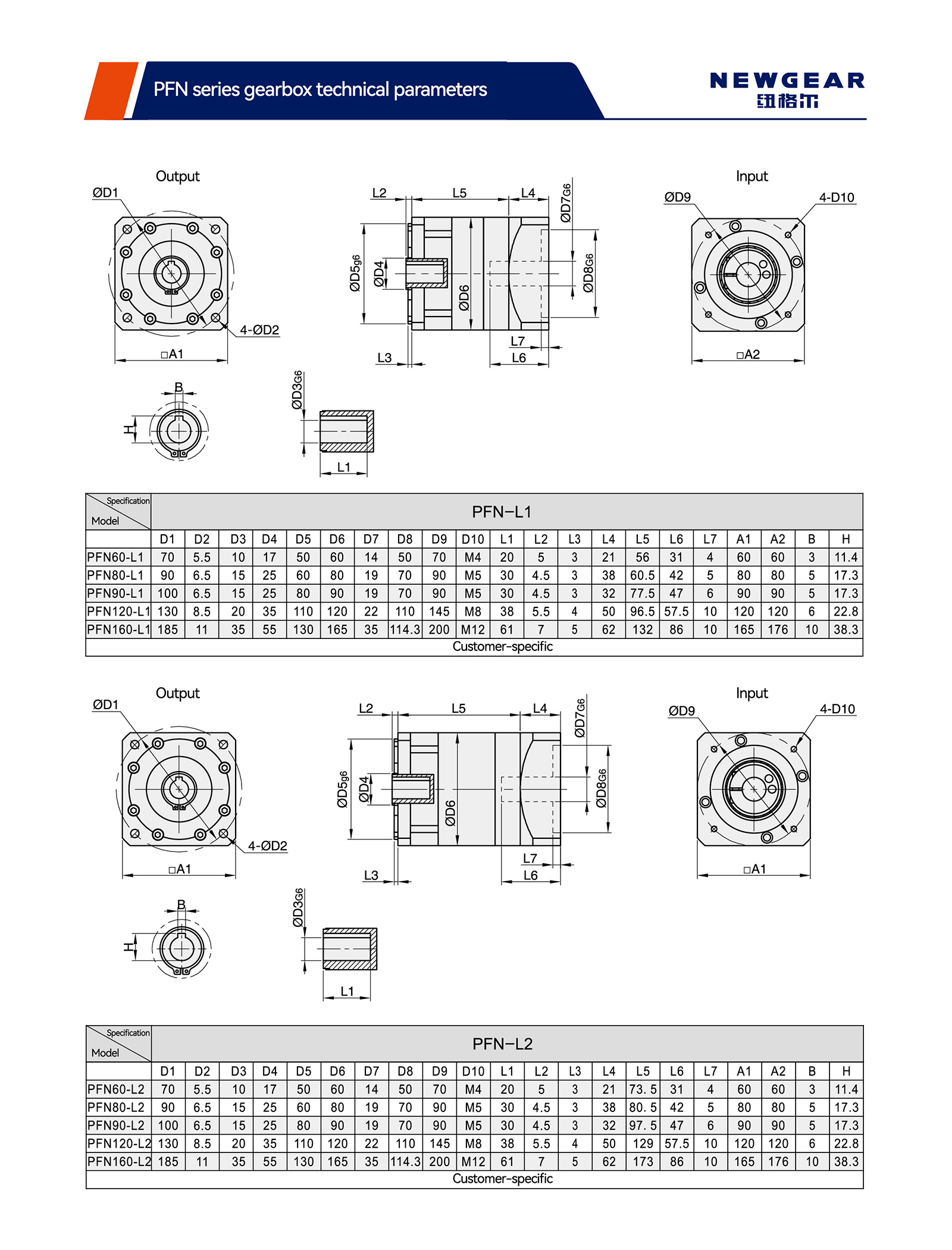

Parâmetros técnicos			Série de modelos	PFN60	PFN80	PFN90	PFN120	PFN160
Torque máximo			Nm	1,5 Torque nominal de tempo
Torque de frenagem de emergência			Nm	2 Torque nominal
Força radial máxima permitida			N	240	400	450	1240	2250
Força axial máxima permitida			N	220	420	430	1000	1500
Rigidez de torção			Nm/minuto de arco	1.8	4,7	4,85	11	35
Velocidade máxima de entrada			rpm	8000	6000	6000	6000	4000
Velocidade de entrada nominal			rpm	4000	3500	3500	3500	3000
Barulho			dB	≤58	≤60	≤60	≤65	≤70
Expectativa média de vida			h	20000
Eficiência em plena carga			%	L1≥96% L2≥94%
Retaliação	P1	L1	arcmin	≤8	≤8	≤8	≤8	≤8
	P1	L2	arcmin	≤12	≤12	≤12	≤12	≤12
	P2	L1	arcmin	≤16	≤16	≤16	≤16	≤16
	P2	L2	arcmin	≤20	≤20	≤20	≤20	≤20
Momento de Inércia	L1	3	Kg.cm°	0,46	0,77	1,73	12,78	36,72
		4	Kg.cm2	0,46	0,77	1,73	12,78	36,72
		5	Kg.cm2	0,46	0,77	1,73	12,78	36,72
		7	Kg.cm°	0,41	0,65	1,42	11,38	34.02
		8	Kg.cm2	/	0,65	1,42	11,38	34.02
		10	Kg.cm2	0,41	0,65	1,42	11,38	34.02
	L2	12	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		15	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		16	Kg.cm'	0,44	0,72	1,49	12.18	34,24
		20	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		25	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		28	Kg.cm'	0,44	0,72	1,49	12.18	34,24
		30	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		35	Kg.cm2	0,44	0,72	1,49	12.18	34,24
		40	Kg.cm°	0,44	0,72	1,49	12.18	34,24
		50	Kg.cm2	0,34	0,58	1,25	11,48	34.02
		70	Kg.cm2	0,34	0,58	1,25	11,48	34.02
		100	Kg.cm°	0,34	0,58	1,25	11,48	34.02

Parâmetros técnicos		Série de modelos	PFN60	PFN80	PFN90	PFN120	PFN160
	Especificação	Razão	PFN60	PFN80	PFN90	PFN120	PFN160
Torque nominal	L1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
Grau de proteção		IP65
Temperatura de operação		—10°C a 90°C
Peso (kg)	L1		0,95	2.27	3.06	6,93	15,5
Peso (kg)	L2		1.2	2.8	3,86	8,98	17

Características do produto:

Rótulo : Adaptação de Servomotor Adaptação de Servomotor
