Como o deslizamento do rolo cruzado elimina a deflexão induzida pelo momento em movimento linear de precisão

As guias lineares de esfera recirculante padrão alcançam excelente desempenho sob cargas radiais ou axiais puras, mas sua capacidade de carga se degrada rapidamente quando submetida a momentos de tombamento – a combinação de força radial e deslocamento que cria torque rotacional em torno do eixo longitudinal da guia. Em automação de precisão, equipamentos semicondutores e sistemas de posicionamento óptico, esses momentos não são condições excepcionais, mas estados operacionais rotineiros. Um estágio montado verticalmente com uma carga útil deslocada, um sistema de pórtico com ferramentas assimétricas ou uma plataforma de alinhamento multieixo com sensores em balanço, todos impõem cargas de momento que as guias esféricas suportam através de pré-carga aumentada, seções de trilhos maiores ou pares de guias redundantes - todos os quais aumentam o atrito, o tamanho do envelope e o custo sem abordar a limitação estrutural fundamental.

O iHF Cross Roller Slide do iHF Group representa uma arquitetura alternativa de movimento linear projetada especificamente para aplicações onde a carga combinada - incluindo componentes de momento significativos - é inerente ao perfil de movimento. Ao organizar rolos cilíndricos em pistas ortogonais com ranhura em V em intervalos de 90 graus, o projeto de rolos cruzados distribui a carga por quatro linhas de contato em vez de duas, proporcionando resistência ao momento inerente sem penalidades de atrito dependentes da pré-carga.

Arquitetura de rolos cruzados: a geometria da capacidade de carga multidirecional

Pistas com ranhura em V e disposição ortogonal dos rolos

Na corrediça de rolos cruzados iHF, os rolos cilíndricos retificados com precisão são dispostos alternadamente a 90 graus entre si dentro de pistas com ranhura em V usinadas no trilho e no carro. Cada rolo entra em contato com a pista em dois pontos, criando um total de quatro linhas de contato de suporte de carga por conjunto de rolos. Quando uma carga vertical (radial) é aplicada, os rolos horizontais carregam a carga primária enquanto os rolos verticais fornecem a restrição lateral. Quando uma carga horizontal (lateral) é aplicada, a distribuição da carga se inverte. Quando um momento de tombamento é aplicado, os pares de contatos diagonais em lados opostos da guia resistem à tendência rotacional através de carregamento diferencial.

Esta geometria contrasta fundamentalmente com as guias esféricas, onde a carga é transportada em dois pontos de contato do arco gótico por esfera, e a resistência ao momento depende inteiramente da multiplicação do ângulo de contato induzido pela pré-carga. A arquitetura de rolos cruzados atinge capacidade de momento equivalente em níveis de pré-carga substancialmente mais baixos - ou capacidade de momento significativamente maior em pré-carga equivalente - porque o arranjo ortogonal de rolos cria restrições geométricas inerentes em vez de depender da deformação elástica para estabilidade.

Características de pré-carga e fricção

A pré-carga nas guias lineares elimina a folga interna para evitar folga e aumentar a rigidez, mas introduz atrito de deslizamento proporcional à magnitude da pré-carga. Nas guias esféricas, a capacidade de momento necessária para aplicações de precisão muitas vezes exige níveis de pré-carga que aumentam o atrito inicial em 200-300% em comparação com configurações de ajuste com folga.

O iHF Cross Roller Slide atinge rigidez e capacidade de momento equivalentes com níveis de pré-carga 40-60% mais baixos do que sistemas de guia esférica comparáveis. Essa redução se traduz diretamente em requisitos de torque de acionamento mais baixos, dimensionamento reduzido do motor, menor geração de calor e maior vida útil do lubrificante. Para aplicações onde o movimento suave em baixas velocidades é crítico – estágios de interferometria a laser, scanners de microscópio de força atômica ou sistemas de distribuição de precisão – a menor ondulação de fricção dos rolos transversais elimina o fenômeno de stick-slip que a pré-carga da guia esférica pode induzir.

Fabricação de Precisão e Controle Dimensional

Moagem de pistas e classificação de rolos

O desempenho de uma corrediça de rolos cruzados depende da precisão geométrica das pistas com ranhura em V e da uniformidade dimensional da população de rolos. O processo de fabricação do Grupo iHF emprega retificação de perfil CNC de pistas com precisão de forma de 1 micrômetro e acabamento superficial abaixo de Ra 0,2 micrômetro. Essa precisão garante que o contato do rolete ocorra através de toda a linha de contato teórica, em vez de se concentrar em pontos altos que causariam tensão localizada e fadiga prematura.

Os rolos são retificados com precisão e classificados em classes de diâmetro com granularidade de 0,5 micrômetro. Cada corrediça de rolo cruzado iHF é montada com rolos selecionados em classes de diâmetro correspondentes para garantir distribuição uniforme de carga em todas as linhas de contato. Essa disciplina de classificação evita a concentração de carga que ocorre quando rolos de diâmetros mistos compartilham uma pista, onde rolos maiores carregam carga desproporcional e rolos menores fornecem restrição inadequada.

Verificação de retidão e paralelismo

Após a montagem, cada lâmina passa por medição de retilinidade usando interferometria a laser ou superfícies de referência de granito de precisão. As especificações de retilinidade de 3 micrômetros por 100 mm de comprimento de percurso são padrão, com graus de precisão de 1 micrômetro disponíveis para aplicações de metrologia e semicondutores. O paralelismo entre as superfícies de referência do trilho e do carro é verificado com precisão de 2 micrômetros em todo o comprimento do percurso, garantindo que as configurações empilhadas de vários eixos mantenham relações ortogonais sem erros cumulativos.

Engenharia de Capacidade de Carga e Rigidez

Classificações de carga estática e dinâmica

As classificações de carga dos deslizamentos de rolos cruzados iHF são calculadas de acordo com a ISO 14728-1, com capacidade de carga estática (C₀) representando a carga que induz deformação permanente de 0,0001 vezes o diâmetro do rolo no contato com carga mais pesada e capacidade de carga dinâmica (C) representando a carga sob a qual 90% dos deslizamentos idênticos atingem uma vida útil de deslocamento de 100 km.

Para uma corrediça de rolo cruzado iHF típica com diâmetro de rolo de 15 mm e largura de trilho de 30 mm, a capacidade de carga estática excede 50kN na direção radial, 30kN na direção lateral e capacidade de momento de 500 Nm nos eixos de inclinação e guinada. Esses valores excedem substancialmente aqueles de guias esféricas com dimensões de envelope equivalentes, permitindo projetos de máquinas compactas que exigiriam seções de guias esféricas significativamente maiores ou configurações de trilho duplo.

Rigidez e deflexão sob carregamento momentâneo

O diferenciador crítico de desempenho para corrediças de rolos transversais é a deflexão sob carga momentânea. Quando um momento de tombamento é aplicado, o carro gira em torno do eixo longitudinal do trilho em um ângulo proporcional ao momento e inversamente proporcional à rigidez torcional. O deslizamento cruzado de rolos iHF atinge rigidez angular de 500-800 Nm/arco-minuto para configurações padrão, em comparação com 150-250 Nm/arco-minuto para guias de esferas equivalentes. Essa vantagem de rigidez de 3:1 a 4:1 se traduz diretamente na manutenção da precisão posicional sob diversas condições de carga útil – um fator decisivo na automação de precisão onde a deflexão do ponto central da ferramenta deve permanecer dentro das tolerâncias micrométricas.

Engenharia de aplicação: onde as corrediças de rolos cruzados oferecem valor diferenciado

Manuseio e inspeção de wafers semicondutores

Os estágios de wafer em equipamentos de litografia, inspeção e teste de sonda operam em ambientes de vácuo ou de sala limpa com requisitos de posicionamento submicrométricos. A baixa geração de partículas do iHF Cross Roller Slide (sem tubos de retorno de esfera recirculantes), a compatibilidade com vácuo e a alta relação rigidez/massa o tornam ideal para essas aplicações. O Grupo iHF fornece lubrificantes cozidos a vácuo e materiais com baixa emissão de gases para integração em litografia EUV e sistemas de inspeção por feixe de elétrons.

Sistemas de alinhamento óptico de precisão

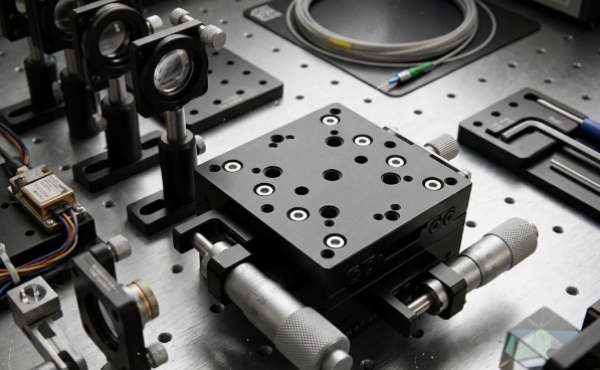

A direção do feixe de laser, o posicionamento do braço de referência do interferômetro e o alinhamento óptico adaptativo exigem movimento linear com resolução em escala nanométrica e desvio angular mínimo. A ondulação de baixo atrito e a alta rigidez torcional do iHF Cross Roller Slide permitem que os acionamentos piezoelétricos ou de bobina de voz obtenham um movimento suave e contínuo sem a oscilação que a variação de atrito da guia esférica pode introduzir.

Imagens Médicas e Radioterapia

Pórticos de tomografia computadorizada, mesas de posicionamento de pacientes com aceleradores lineares e braços robóticos cirúrgicos exigem movimento linear com alta capacidade de carga, resistência à radiação e acessibilidade para manutenção. A arquitetura aberta do iHF Cross Roller Slide (sem elementos de recirculação para reter detritos) e as opções de construção em aço inoxidável atendem a esses requisitos com intervalos de manutenção superiores a 10.000 horas.

Metrologia e Máquinas de Medição por Coordenadas

Os eixos CMM e os estágios do perfilômetro de superfície exigem precisão geométrica que não se degrada sob forças de contato da sonda ou massas variadas da peça de trabalho. A capacidade de momento inerente do iHF Cross Roller Slide mantém a retilineidade e a quadratura sob essas condições de carga variável, onde as guias esféricas exigiriam recalibração contínua ou massa estrutural excessiva para compensar a conformidade.

视频

Perguntas frequentes

P: Qual é o comprimento máximo de percurso disponível para o iHF Cross Roller Slide?

R: Os comprimentos de deslocamento padrão variam de 25 mm a 1.500 mm em incrementos de 25 mm, com comprimentos personalizados disponíveis de até 3.000 mm para aplicações especializadas. Cursos mais longos exigem consideração da deflexão do trilho sob peso próprio e cargas aplicadas; O Grupo iHF fornece análise estrutural para determinar a seção ideal do trilho e o espaçamento de suporte para configurações específicas.

P: O iHF Cross Roller Slide pode operar sem lubrificação em ambientes de sala limpa?

R: Embora a operação totalmente a seco seja possível com revestimentos e materiais especializados, as aplicações típicas de salas limpas empregam lubrificação mínima com graxas de perfluoropoliéter (PFPE) que exibem pressão de vapor e geração de partículas extremamente baixas. As lâminas compatíveis com salas limpas do Grupo iHF são montadas e embaladas em ambientes Classe 100 com protocolos de limpeza validados.

P: Como o custo do iHF Cross Roller Slide se compara aos sistemas equivalentes de guia esférica?

R: O custo unitário é normalmente 20-40% maior do que guias de esferas comparáveis, mas o custo total do sistema geralmente favorece a arquitetura de rolos cruzados quando a eliminação de configurações de trilho duplo, dimensionamento reduzido do motor devido ao menor atrito e intervalos de manutenção estendidos são incorporados. O Grupo iHF fornece análise de custo total de propriedade para requisitos de aplicação específicos.

P: Qual é o nível de pré-carga recomendado e ele pode ser ajustado em campo?

R: A pré-carga padrão é definida de fábrica por meio da correspondência seletiva do diâmetro do rolo e do ajuste do calço, normalmente atingindo uma pré-carga leve (2-4% da capacidade de carga dinâmica) para automação geral ou pré-carga média (5-8%) para aplicações de precisão. O ajuste da pré-carga requer desmontagem e substituição dos rolos; O Grupo iHF recomenda serviço de fábrica para modificação de pré-carga para manter as especificações de desempenho.

P: Estão disponíveis versões em aço inoxidável ou resistentes à corrosão?

R: Sim, o Grupo iHF oferece pistas e rolos de aço inoxidável 440C para ambientes corrosivos ou de salas limpas e carcaças de aço inoxidável 304 para aplicações de lavagem. Opções de rolo cerâmico (nitreto de silício) estão disponíveis para extrema resistência à corrosão ou requisitos de isolamento elétrico.
