No projeto de modernos pórticos de corte a laser, centros de usinagem CNC para serviços pesados, esteiras robóticas de sete eixos e gabaritos de montagem aeroespacial em ultraescala, os mecanismos de acionamento linear enfrentam um gargalo de engenharia. Tradicionalmente, os engenheiros de projeto dependiam de fusos de esferas de alta precisão para posicionamento preciso e alimentação de alta rigidez. No entanto, como os comprimentos de percurso excedem alguns metros, os fusos de esferas inevitavelmente sofrem limitações catastróficas de velocidade crítica, chicotadas estruturais e alta deflexão torcional.
Para superar essas limitações físicas sem perder a precisão do nível micrométrico, as arquiteturas de automação avançadas estão sendo atualizadas para conjuntos de engrenagens e racks de alto desempenho e alta precisão . No entanto, as configurações de pinhão e cremalheira evolventes padrão apresentam seu próprio conjunto de desafios – ou seja, folga mecânica, ondulação de velocidade e alto ruído acústico. A resolução desses problemas requer uma reformulação fundamental dos perfis dos dentes, da mecânica de laminação e da escalabilidade modular.
💡 Geometria do dente trocoidal: eliminando folga cinemática
A engrenagem envolvente padrão depende do contato deslizante ao longo de uma única linha de ação, o que requer uma folga mecânica mínima (folga) para evitar emperramento estrutural. Quando um sistema muda de direção, essa folga causa perda de movimento, prejudicando a repetibilidade do posicionamento bidirecional.
Sistemas avançados de acionamento linear superam esse obstáculo por meio de geometrias dentárias especializadas. A utilização de uma geometria de dente com perfil trocoidal altamente otimizada altera a forma como o pinhão interage com a cremalheira. Este perfil permite que vários dentes se encaixem exatamente ao mesmo tempo. Ao distribuir a carga através de uma pluralidade de dentes mútuos simultaneamente, os dentes engrenam sempre através de duas ou três porções distintas.
Este engate multiponto elimina completamente a folga mecânica quando girado em um cone, reverso ou qualquer outra direção linear. Para pórticos de metrologia de alta precisão e sistemas de posicionamento óptico, esta configuração oferece capacidade de resposta de acionamento direto com zero inclinação de banda morta durante interpolação multieixo complexa.
🛠️ O mecanismo Roller-Cam: obtendo precisão de parafuso esférico em eixos longos

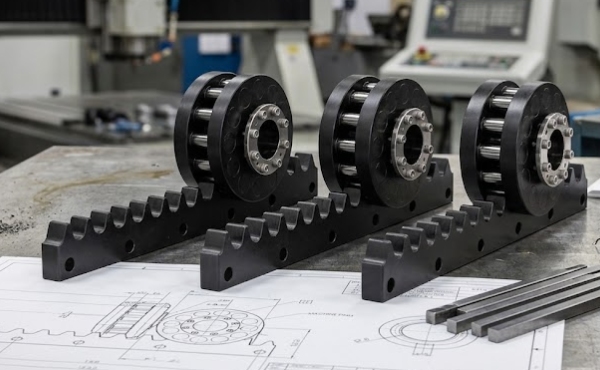

Para corresponder à precisão de um fuso de esferas em longos percursos, o atrito de deslizamento das engrenagens padrão deve ser substituído pela mecânica de rolamento. Em vez de usar dentes de engrenagem deslizante tradicionais, uma combinação inovadora de um conjunto preciso de came e rolo redefine a alimentação linear.
● Otimização da relação rotação-linearidade: Esta interface rolete-cam proporciona uma precisão de posicionamento e precisão de alimentação (relação rotação-linearidade) que é quase perfeita como a de uma estrutura de parafuso esférico de alta qualidade.
● Minimização dos coeficientes de atrito: Como os rolos engrenam suavemente com a superfície otimizada do dente trocoidal, o atrito de deslizamento é transformado em puro contato de rolamento. Esta redução no atrito limita a geração de calor, evita a expansão térmica ao longo do eixo e reduz drasticamente os requisitos de torque de entrada para o servo motor.
● Supressão acústica e de vibração: Este contato de rolamento evita que ruídos de chocalho, ruídos de batidas de dentes e ruídos giratórios de alta frequência sejam induzidos juntos. Operando com o mínimo de vibração mecânica, esse sistema cria um ambiente de produção silencioso, mesmo durante ciclos de trabalho agressivos.
🏢 Escalabilidade em ultraescala: o padrão de engenharia do Grupo iHF
Para operações de fabricação que implantam sistemas de automação de alta velocidade em dezenas de metros, manter uma precisão rigorosa em grandes extensões representa um grande obstáculo logístico e estrutural. A aquisição de racks de baixo custo e de segmento curto resulta em erros cumulativos de passo em cada linha de junta, levando a variações localizadas de velocidade e desgaste prematuro dos componentes.
Para eliminar esses desafios industriais complexos, o Grupo iHF desenvolveu uma linha de elite de sistemas de acionamento lineares e rotativos modulares de alta precisão. Ao combinar a ciência avançada de materiais com processos especializados de retificação CNC, os conjuntos do Grupo iHF oferecem escalabilidade ilimitada juntamente com desempenho cinemático de elite.
🚀 Taxa de transferência dinâmica de alta velocidade: Os sistemas configurados pelo Grupo iHF são capazes de rolar em alta velocidade de 180 m/minuto ou mais. Esse perfil de velocidade ultra-alta os torna perfeitos para cortadores a laser de fibra modernos e automação de coleta e colocação de alta velocidade, reduzindo drasticamente os tempos de ciclo em comparação com alternativas hidráulicas ou acionadas por correia.
🔧 União Modular Infinita Ilimitada: Toda a linha de racks é projetada para ser infinitamente extensível com o uso de um gabarito de alinhamento de adição especializado. Esta ferramenta exclusiva garante que as transições de inclinação entre segmentos de rack separados permaneçam perfeitamente uniformes, mantendo o erro linear cumulativo ao mínimo em eixos de deslocamento longos.
🌐 Anéis de arco circular em grande escala: Indo além do movimento linear reto, esta tecnologia se destaca em aplicações rotativas. O anel de arco circular foi realizado com sucesso por usinagem avançada. Diâmetros de anéis de até dezenas de metros podem ser alcançados usando apenas o segmento de grau necessário ou conectando perfeitamente vários anéis de arco circular. Essa capacidade permite que os engenheiros construam mesas rotativas enormes para manuseio de componentes aeroespaciais, grandes conjuntos de radares e carrosséis industriais pesados com precisão de subarco-minuto.
🌍 Linhas de usinagem industrial pesada preparadas para o futuro
À medida que os setores industriais pressionam por velocidades de produção mais elevadas, envelopes de trabalho maiores e tolerâncias estruturais mais rigorosas, as tecnologias legadas de acionamento linear não conseguem acompanhar o ritmo. Depender de layouts desatualizados limita o potencial da sua máquina, causando vibração em alta velocidade e aumentando os custos de manutenção. Investir em um sistema de rack e engrenagem com folga zero elimina esses limites de desempenho, proporcionando precisão de posicionamento perfeita em qualquer distância.
Conjuntos de engrenagens e racks de alta precisão oferecem uma alternativa poderosa ao combinar:
✔ Operação sem folga
✔ Precisão de posicionamento no nível do parafuso esférico
✔ Desempenho de alta velocidade
✔ Características de baixa vibração
✔ Escalabilidade modular
✔ Capacidades de anel de grande diâmetro
Para fabricantes que buscam soluções avançadas de movimento capazes de suportar automação de última geração, usinagem de precisão e sistemas de fabricação inteligentes, o Grupo iHF oferece tecnologias inovadoras de engrenagens e racks projetadas para atender aos requisitos industriais mais exigentes.
