A cinemática da precisão: como o atuador de motor conjunto robótico ND-A5215-10 redefine a articulação servo-acionada

Em sistemas robóticos multieixos, a precisão posicional, a repetibilidade e a capacidade de resposta dinâmica do efetor final não são determinadas apenas pela sofisticação do algoritmo de controle. Eles são fundamentalmente limitados pela largura de banda mecânica, pelas características de folga e pela densidade de torque dos atuadores de junta individuais que compõem a cadeia cinemática. Um robô articulado de seis eixos com precisão submilimétrica no efetor final exige que cada junta forneça resolução de posicionamento angular na faixa de segundos de arco, com rigidez torcional que evita a deflexão sob momentos induzidos pela carga útil.

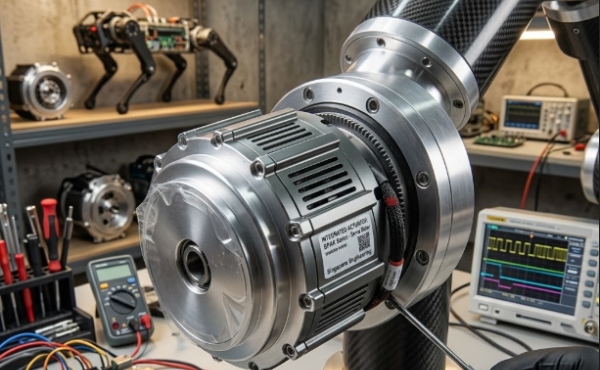

O Robot Joint Motor Actuator: ND-A5215-10 do iHF Group representa uma solução projetada especificamente para esta camada de restrição. Em vez de montar servomotores, caixas de engrenagens e codificadores genéricos em uma configuração conjunta, o Grupo iHF integrou esses subsistemas em um módulo atuador unificado otimizado especificamente para a dinâmica mecânica, térmica e de controle da articulação robótica.

Arquitetura Eletromecânica Integrada

Topologia de motor de torque sem moldura

Os projetos tradicionais de juntas de robôs empregam servomotores alojados acoplados a caixas de engrenagens de acionamento planetário ou harmônico por meio de acoplamentos mecânicos. Esta montagem introduz erros de alinhamento, folga de acoplamento e aumento do comprimento axial que comprometem a compactação da junta e a resposta dinâmica.

O ND-A5215-10 utiliza uma arquitetura de motor de torque sem moldura na qual o rotor é integrado diretamente no eixo de saída da junta e o estator na carcaça da junta. Esta eliminação da carcaça do motor separada e das interfaces de acoplamento reduz o comprimento da junta em 30-40% em comparação com montagens convencionais, permitindo relações de carga útil/peso mais altas e envelopes de robô mais compactos. O motor de torque de acionamento direto fornece torque contínuo de 15 Nm com capacidade máxima de 45 Nm, proporcionando a alta densidade de torque em baixas velocidades que a articulação da junta robótica exige, sem as perdas de eficiência e a folga da redução de engrenagem de vários estágios.

Redução de precisão do acionamento harmônico

Embora os motores de torque sem moldura forneçam excelente densidade de torque, as velocidades de saída necessárias para perfis típicos de movimento de junta de robô (normalmente 30-120 RPM) exigem redução de velocidade. O ND-A5215-10 integra um redutor de acionamento harmônico com relação de transmissão de 100:1, alcançando redução de estágio único com características de folga zero que os sistemas planetários ou cicloidais não conseguem replicar.

A tecnologia de acionamento harmônico emprega um flexspline deformado por um gerador de ondas contra um spline circular, criando um engate simultâneo de vários dentes que distribui a carga por 30% dos dentes disponíveis. Essa geometria de engate produz repetibilidade posicional de ±10 segundos de arco e rigidez torcional superior a 20.000 Nm/rad – especificações que se traduzem diretamente na precisão do efetor final em configurações de múltiplos eixos.

A fabricação de atuadores de motor de junta robótica de precisão do Grupo iHF valida componentes de acionamento harmônico por meio da medição de perfil da forma do dente flexspline, geometria do furo estriado circular e desvio do rolamento do gerador de ondas. A montagem incorpora protocolos de pré-carga que otimizam os padrões de contato da malha sem induzir estresse excessivo no flexspline que comprometeria a vida útil em fadiga.

Arquitetura de feedback de codificador duplo absoluto

O controle de posição em juntas robóticas requer feedback em dois pontos distintos: posição do rotor do motor para comutação e controle de corrente vetorial, e posição do eixo de saída para fechamento do servo-loop no nível da junta. O ND-A5215-10 integra codificadores absolutos duplos - um codificador multivolta de 23 bits no rotor do motor e um codificador de volta única de 19 bits na saída do drive harmônico.

Esta configuração de codificador duplo permite estratégias de controle avançadas: compensação de ondulação de torque por meio de feedforward de posição do motor, compensação de folga por meio de feedback de posição de saída e detecção de colisão por meio de estimativa instantânea de torque da corrente do motor e derivada de posição. A codificação absoluta elimina sequências de retorno na inicialização, reduzindo o tempo de inicialização do robô e permitindo a recuperação segura da operação após paradas de emergência.

Gerenciamento térmico e desempenho de serviço contínuo

Engenharia de caminho térmico

Os motores de torque sem moldura geram perdas resistivas (I²R) nos enrolamentos do estator que devem ser dissipadas para evitar a degradação do isolamento e a desmagnetização dos ímãs do rotor de terras raras. Em configurações de juntas compactas onde o motor está embutido no alojamento da junta, o resfriamento a ar convencional é impraticável.

O ND-A5215-10 emprega um circuito de resfriamento líquido integrado ao alojamento da junta, com passagens de refrigerante usinadas na estrutura de liga de alumínio que entram em contato direto com a pilha de laminação do estator. Este projeto atinge uma resistência térmica do enrolamento ao líquido refrigerante de 0,15 K/W, permitindo operação contínua com torque nominal com temperaturas de entrada do líquido refrigerante de até 35°C. Para aplicações sem disponibilidade de refrigeração nas instalações, o Grupo iHF oferece uma variante refrigerada a ar termicamente otimizada com geometria de aleta estendida e convecção interna forçada.

Modelagem Térmica e Proteção

O Grupo iHF fornece modelos térmicos calibrados para perfis específicos de movimento do robô, permitindo aos clientes prever o aumento da temperatura do enrolamento sob ciclos de trabalho previstos. Sensores de temperatura integrados (RTDs PT1000 incorporados nas extremidades do enrolamento) fornecem monitoramento térmico em tempo real com proteção contra superaquecimento que reduz a capacidade do comando de corrente antes que os limites de danos sejam atingidos.

Integração Mecânica e Padronização de Interface

Arquitetura de eixo oco

O ND-A5215-10 apresenta um furo passante central de 15 mm de diâmetro, permitindo a passagem de cabos de energia, fiação de sinal, linhas pneumáticas ou fibras ópticas através do centro da junta em vez de roteamento externamente. Este design de eixo oco elimina a complexidade do gerenciamento de cabos em robôs multieixos, reduz os riscos de travamentos durante o movimento e mantém a geometria externa limpa para aplicações de robôs colaborativos onde a proximidade humana é antecipada.

Compatibilidade de interface de montagem

O Grupo iHF padroniza as interfaces mecânicas ND-A5215-10 para padrões de flange ISO 9409-1, permitindo integração direta com braços robóticos disponíveis comercialmente sem fabricação de adaptadores personalizados. O eixo de saída incorpora uma interface chavetada ou estriada com capacidade de transmissão de torque que excede o pico de saída do atuador, evitando falha da interface em condições de travamento ou colisão.

Integração do sistema de controle

Protocolo de comunicação EtherCAT

O ND-A5215-10 integra a eletrônica do servo drive com comunicação fieldbus EtherCAT, permitindo tempos de ciclo de 1ms para atualizações de comando de posição e 125μs para fechamento do circuito de torque. Essa largura de banda de comunicação suporta algoritmos avançados de controle de movimento: controle de impedância para limitação de força colaborativa do robô, supressão de vibração por meio de feedback de aceleração em nível de junta e manutenção preditiva por meio de tendências de parâmetros do motor.

Integração de funções de segurança

A segurança funcional para SIL 3 / PL e é alcançada por meio de monitoramento de posição redundante (encoders duplos com comparação cruzada), circuito de torque seguro off (STO) com intertravamentos de hardware e controle de freio seguro para eixos carregados por gravidade. O Grupo iHF fornece documentação de segurança, incluindo análise FMEDA e relatórios de teste de injeção de falhas para apoiar a marcação CE do cliente e os processos de certificação de segurança funcional.

Domínios de Aplicativo

Robótica Colaborativa

O envelope compacto do ND-A5215-10, a baixa inércia refletida e as capacidades de controle sensíveis à força o tornam adequado para juntas robóticas colaborativas onde a interação humano-robô requer segurança intrínseca por meio de monitoramento de torque e posição, em vez de proteção externa. A alta capacidade de retroacionamento do acionamento harmônico permite movimento compatível quando forças externas são aplicadas, com o sistema de controle detectando forças de contato abaixo de 150N no atuador final.

Robótica Cirúrgica e Médica

As aplicações de robôs médicos exigem compatibilidade de esterilização, compatibilidade eletromagnética para ambientes de salas cirúrgicas e precisão de posicionamento para manipulação de tecidos. O Grupo iHF oferece o ND-A5215-10 com acabamentos de superfície de nível médico, lubrificantes biocompatíveis e conjuntos de cabos blindados que atendem aos requisitos de compatibilidade eletromagnética IEC 60601-1.

Fabricação de semicondutores e eletrônicos

A compatibilidade com salas limpas (ISO Classe 3), a geração mínima de partículas e a operação livre de vibrações são essenciais no manuseio de wafers e na montagem de componentes eletrônicos. O acionamento harmônico fechado e o motor sem moldura do ND-A5215-10 eliminam detritos de desgaste da escova, enquanto o balanceamento de precisão e a pré-carga do rolamento minimizam a transmissão de vibração para equipamentos de processo sensíveis.

Perguntas frequentes

P: Qual é a capacidade máxima de carga útil ao usar o ND-A5215-10 em uma configuração de robô de seis eixos?

R: A capacidade de carga útil depende do comprimento do braço, dos perfis de aceleração e do ciclo de trabalho, e não apenas do torque do atuador. Para um robô típico de seis eixos com alcance de 800 mm com o ND-A5215-10 nas articulações 2, 3 e 4, e atuadores menores nas articulações do pulso, a carga útil máxima é de aproximadamente 10-15 kg com aceleração de 1 g e ciclo de trabalho de 50%. O Grupo iHF fornece ferramentas de simulação cinemática para otimizar a seleção de atuadores para geometrias específicas de robôs e requisitos de movimento.

P: O ND-A5215-10 pode operar sem refrigeração líquida em ambientes de até 40°C?

R: A variante refrigerada a ar mantém o torque nominal contínuo até 35°C ambiente com convecção natural e até 40°C com redução de até 80% do torque nominal. Para operação sustentada acima de 40°C ou em instalações confinadas com fluxo de ar restrito, recomenda-se refrigeração líquida. O serviço de simulação térmica do Grupo iHF pode prever o desempenho para condições específicas de instalação.

P: Qual intervalo de manutenção é recomendado para o redutor de acionamento harmônico?

R: Sob condições normais de operação (torque nominal, carga de choque moderada, lubrificação adequada), o flexspline do acionamento harmônico apresenta vida útil em fadiga superior a 10.000 horas de operação. O Grupo iHF recomenda a inspeção anual da condição do rolamento de saída por meio de análise de vibração e a substituição do lubrificante a cada 5.000 horas de operação ou 2 anos, o que ocorrer primeiro. As funções integradas de monitoramento de condições podem estender esses intervalos por meio de algoritmos de manutenção preditiva.

P: O ND-A5215-10 é compatível com servocontroladores de terceiros?

R: O ND-A5215-10 é otimizado para integração com o servo drive integrado do Grupo iHF, mas os parâmetros do motor (resistência de fase, indutância, constante back-EMF, protocolos de codificador) são documentados para suportar a integração de controladores de terceiros. Os clientes devem verificar a largura de banda do loop atual e a compatibilidade do algoritmo de comutação com a equipe de engenharia de aplicação do Grupo iHF antes de especificar controladores não integrados.

P: Qual é a especificação de folga e como ela afeta a repetibilidade do robô?

R: O redutor de acionamento harmônico atinge folga zero por meio de sua geometria de malha elástica. A histerese medida no eixo de saída é normalmente de ±3 segundos de arco sob condições sem carga. Em aplicações práticas de robôs, a conformidade estrutural e a resolução do codificador dominam a repetibilidade em vez da folga das engrenagens, com o ND-A5215-10 contribuindo com menos de 5% do erro total de repetibilidade do sistema em cadeias cinemáticas bem projetadas.
