Navegando pelos limites de microrendimento: otimização de fusos de esferas de alta carga em CNCs de última geração

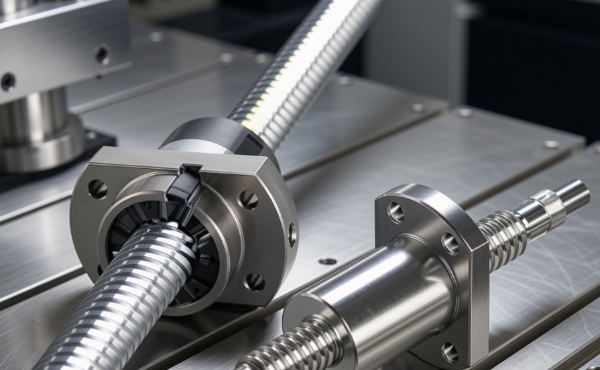

No domínio da usinagem submícron de alta precisão e da automação síncrona multieixo, a seleção de elementos de transmissão linear determina os limites superiores do rendimento do sistema e da fidelidade de rastreamento. Embora tenham surgido tecnologias alternativas de movimento linear, o fuso de esferas de precisãocontinua sendo o componente mecânico fundamental para transformar o movimento rotativo em deslocamento linear de alta rigidez. No entanto, à medida que as demandas industriais modernas empurram os envelopes de velocidade para além de 60 m/min e exigem taxas de aceleração superiores a 1,5g, projetar um sistema que mitigue a ressonância mecânica e a ondulação de velocidade requer um conhecimento profundo da cinemática interna.

Para engenheiros de projeto e integradores de sistemas provenientes de fabricantes de primeira linha, como o Grupo iHF, alcançar a precisão do rastreamento a longo prazo não se trata apenas de selecionar um diâmetro nominal e um passo. Requer uma análise granular da dinâmica da circulação da bola, da mecânica de degradação da pré-carga e das estratégias de estabilização térmica.

Rigidez mecânica e otimização de pré-carga sob cargas dinâmicas

Para manter a rigidez sistêmica sob alta aceleração, eliminar a folga axial é um pré-requisito inegociável. Os fabricantes de fusos de esferas de precisão normalmente alcançam folga zero por meio de técnicas de pré-carga interna controlada. O mecanismo depende da geração de uma deformação elástica calculada entre as esferas do rolamento e os perfis da pista, normalmente utilizando uma seleção de esferas superdimensionada (pré-carga de porca única) ou um espaçador dedicado entre dois corpos de porca distintos (pré-carga de porca dupla).

Ao especificar um fuso de esferas de alta carga para centros de fresagem CNC de serviço pesado ou máquinas de moldagem por injeção de plástico, a escolha do tipo de pré-carga impacta diretamente tanto a rigidez estática quanto os perfis de desgaste térmico:

● Contato de quatro pontos (porca única): Oferece uma área compacta e excelente manuseio de carga radial, mas apresenta maior sensibilidade ao deslizamento diferencial, o que pode acelerar a geração localizada de calor em velocidades elevadas.

●  Contato de dois pontos (porca dupla): proporciona desempenho superior em alta velocidade. Ao separar as zonas de carga, minimiza o atrito interno e permite que o conjunto do fuso de esferas mantenha a rigidez estrutural sem induzir fadiga prematura do material.

O Grupo iHF projeta perfis de geometria interna personalizados que otimizam o ângulo de contato (normalmente calibrado para 45°) sob deslocamento dinâmico de carga. Esse ajuste geométrico específico garante que, mesmo sob severas tensões de reversão axial, a distribuição da tensão de contato permaneça dentro dos limites elásticos do aço para rolamentos com alto teor de carbono e cromo (SUJ2), evitando microcorrosões e delaminação subterrânea.

Cinemática Térmica: Gerenciando o Calor de Fricção em Ciclos de Trabalho Alto

O principal fator limitante na precisão do posicionamento linear de alta velocidade é a expansão térmica. Como um fuso de esferas de precisão opera sob ciclos de trabalho contínuos, o torque de fricção gerado dentro do conjunto da porca eleva a temperatura do eixo. Como o coeficiente de expansão térmica do aço é de aproximadamente 11,7 × 10-6/°C, um modesto diferencial de temperatura de 5°C em um eixo de 1 metro pode induzir um erro de posicionamento de quase 60 μm, prejudicando completamente um sistema calibrado para tolerância em nível de mícron.

Para neutralizar isso, as implementações de alto desempenho contam com uma abordagem de engenharia dupla:

1. Dinâmica de Lubrificação Avançada

A escolha entre graxa sintética de alta viscosidade e sistemas de lubrificação contínua óleo-ar depende inteiramente do fator dm n (onde dm é o diâmetro do círculo primitivo da esfera em mm e n é a velocidade de rotação em rpm). Para sistemas que excedam um valor dm n de 70.000, a lubrificação forçada com óleo com canais de resfriamento integrados torna-se crítica para transportar a energia térmica localizada da interface da porca.

2. Pré-tensionamento Axial Mecânico

Durante a montagem da máquina-ferramenta, o eixo do fuso de esferas é esticado intencionalmente por meio de contraporcas retificadas com precisão nos rolamentos de suporte. Ao aplicar uma carga de tração predeterminada equivalente à força de expansão térmica prevista, o crescimento físico do eixo é efetivamente absorvido pela redução na tensão estrutural, mantendo uma distância de passo estável ao longo de todo o curso de deslocamento.

Superando a ressonância da circulação e a ondulação da velocidade

Na microescala, o movimento linear raramente é perfeitamente linear. À medida que as esferas dos rolamentos individuais saem da zona de carga e entram novamente no caminho de recirculação através de tubos de retorno ou tampas defletoras, mudanças sutis nas forças internas causam pequenas flutuações no torque operacional. Este fenômeno, conhecido como ondulação de velocidade, pode induzir microvibrações de alta frequência que degradam diretamente a qualidade do acabamento superficial em aplicações de retificação de precisão e usinagem óptica.

Para combater isso, o Grupo iHF utiliza processos avançados de retificação computadorizados para finalizar o perfil da pista esférica com continuidade geométrica precisa. Ao implementar um projeto de recirculação de levantamento tangencial, as esferas são levantadas suavemente para fora da ranhura do arco gótico, em vez de colidirem abruptamente com o mecanismo de retorno. Isto diminui o ruído acústico em até 6 dB e nivela significativamente a curva de ondulação de torque, proporcionando um movimento linear determinístico e excepcionalmente suave.

Conclusão

O fuso de esferas continua sendo um componente fundamental nos modernos sistemas de movimento industrial, permitindo movimentos lineares de alta precisão e alta eficiência em uma ampla gama de aplicações. Sua combinação de eficiência mecânica, capacidade de carga e precisão posicional o torna indispensável em automação, robótica e engenharia de precisão.

Com recursos avançados de fabricação e engenharia focada em aplicações, o Grupo iHF oferece soluções de fusos de esferas que atendem às crescentes demandas da automação industrial global.
