Além do parafuso: engenharia de vedação e rigidez superiores com acessórios de flange circular

Na engenharia industrial moderna, a integridade de um sistema de tubulação, vaso de pressão ou montagem rotativa de precisão muitas vezes não depende dos componentes principais em si, mas da interface crucial onde eles se conectam. Os flanges são a solução onipresente para criar essas juntas, mas uma montagem de flange circular padrão é tão confiável quanto os componentes que o suportam. É aqui que os acessórios de flange circular de alto desempenho passam de necessidades secundárias para determinantes primários de segurança do sistema, vida útil e rigidez operacional.

Para engenheiros e especialistas em compras de fabricantes de equipamentos originais (OEMs) e fábricas de processamento, é fundamental compreender as nuances desses acessórios. Um flange padrão ASME ou DIN fornece a base, mas os componentes padrão não podem enfrentar os desafios específicos de carga dinâmica, ciclo térmico, corrosão agressiva ou necessidade de alinhamento preciso. Este é o domínio da especialização, e onde o Grupo iHF oferece a sua experiência, fornecendo soluções de acessórios de engenharia que vão além do mero hardware para se tornarem componentes críticos por si só.

Otimização da distribuição de carga e retenção de pré-carga

A principal função de qualquer junta de flange circular é manter uma vedação à prova de vazamentos. Isto é conseguido aplicando uma carga compressiva – pré-carga – a uma junta através de parafusos. No entanto, porcas e parafusos padrão estão sujeitos a vários modos de falha, incluindo afrouxamento induzido por vibração, incompatibilidade de expansão térmica e distribuição desigual de tensão na face do flange.

Para contrariar isto, são necessários fixadores especializados de alta resistência para flanges circulares. Estes não são parafusos padrão de grau 8. Para aplicações que exigem confiabilidade excepcional, como segmentos de torres de turbinas eólicas ou reatores de alta pressão, o Grupo iHF defende o uso de parafusos elásticos e conjuntos de parafusos prisioneiros projetados. Ao utilizar fixadores com propriedades elásticas calculadas, a junta pode absorver cargas térmicas e dinâmicas sem exceder o limite de escoamento do parafuso ou a compressão mínima da junta.

Além disso, a aplicação irregular de torque durante a instalação é a principal causa de falha prematura da junta. As porcas padrão não conseguem lidar facilmente com o alto atrito associado à pré-carga significativa, especialmente em folgas limitadas. Porcas redondas com flange circular especializadas, como as desenvolvidas e fornecidas pelo Grupo iHF, resolvem isso otimizando o coeficiente de atrito na rosca e na superfície do rolamento, permitindo uma transferência de pré-carga mais precisa e repetível da ferramenta de torque para a junta. Em muitos casos, esses projetos otimizados eliminam a necessidade de arruelas, simplificando a montagem e reduzindo possíveis caminhos de vazamento.

Estratégia de vedação para condições operacionais críticas

A seleção da gaxeta costuma ser padronizada, mas a interação entre a gaxeta e o acabamento da face do flange sob a força de fixação derivada do acessório é tudo menos padrão. Para flanges padrão (por exemplo, face elevada), uma junta espiral padrão pode ser suficiente.

No entanto, em aplicações críticas que envolvem compostos voláteis ou alto fluxo térmico, acessórios como arruelas reforçadas para montagem de flange ou sistemas especializados de porcas de retenção de carga são essenciais. Eles garantem que a junta mantenha sua capacidade de "retração elástica" ao longo de anos de serviço. Uma junta que tenha sido sobrecomprimida devido à distribuição desigual da carga, ou que tenha perdido compressão devido ao ciclo térmico, irá vazar. Os componentes especializados de suporte de junta de flange do Grupo iHF são projetados para manter a janela operacional da gaxeta, compensando pequenas quantidades de movimento térmico e mecânico sem perder a integridade da vedação primária.

Integração Rígida em Robótica Especializada e Sistemas Lineares

A aplicação de flanges circulares vai muito além do transporte de fluidos. Na automação moderna, flanges especializados são usados ​​para conectar motores articulados em braços robóticos, mesas rotativas de precisão e atuadores lineares. Nestes cenários, os acessórios devem fornecer mais do que uma vedação; eles devem fornecer extrema rigidez e posicionamento preciso.

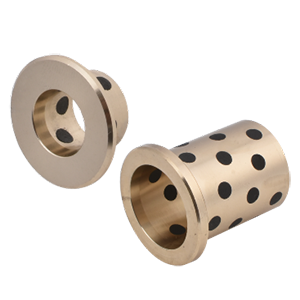

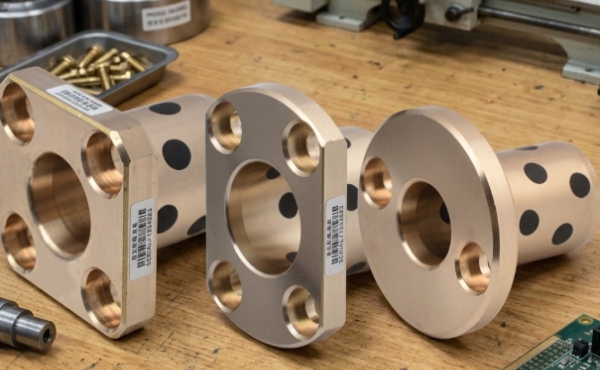

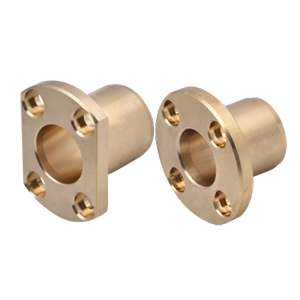

Em sistemas de alta precisão, como impressoras 3D ou efetores finais robóticos, a folga padrão dos parafusos pode causar desníveis. Os acessórios devem facilitar juntas com folga quase zero. Isso geralmente é conseguido através do uso de pinos de alinhamento precisos, parafusos de cabeça de flange otimizados ou da integração de flanges com rolamentos especializados. O Grupo iHF é especializado na integração de componentes de movimento linear e seu hardware de suporte. Seus acessórios de rolamento linear com flange circular garantem que o flange de montagem economize espaço enquanto aumenta a rigidez, oferecendo padrões flexíveis de instalação com vários furos, necessários para sistemas complexos de vários eixos. Os acessórios são projetados para manter a adaptação da tolerância do eixo g6, garantindo movimento linear sem atrito sem sacrificar a rigidez rotativa no ponto de montagem.

Lidando com corrosão e ciclos de manutenção

O custo da vida útil de uma junta de flange é muitas vezes determinado por ciclos de manutenção, especialmente em ambientes agressivos como processamento químico, plataformas offshore ou energia eólica. A corrosão de fixadores padrão pode levar à falha da junta ou, no mínimo, a processos de remoção caros e perigosos.

A utilização de acessórios de flange resistentes à corrosão é obrigatória nestes ambientes. No entanto, a seleção de materiais deve ser sofisticada. A simples mudança para um parafuso genérico de aço inoxidável pode causar "gripagem" durante a instalação ou reduzir a resistência à fadiga. O Grupo iHF utiliza metalurgia avançada e revestimentos especializados em seus fixadores e porcas redondas para fornecer a resistência química necessária sem comprometer a integridade mecânica da junta. Ao empregar configurações de projeto otimizadas que eliminam a necessidade de arruelas e reduzem a área de superfície disponível para corrosão em frestas, seus sistemas de aparafusamento são definidos como de baixa manutenção ou livres de manutenção durante sua vida útil, aumentando significativamente a disponibilidade da planta.

Fornecimento Estratégico: A Vantagem do Grupo iHF

Quando a integridade de um sistema industrial é fundamental, a padronização em hardware padrão é um risco estratégico. Os acessórios de flange circular de alto desempenho representam uma pequena fração do custo total do projeto, mas têm um impacto desproporcionalmente alto na confiabilidade. Para organizações que pretendem otimizar a vida útil dos seus sistemas, maximizar a disponibilidade da planta ou melhorar a precisão das suas máquinas automatizadas, o Grupo iHF oferece uma abordagem de engenharia colaborativa, indo além do fornecimento de componentes para fornecer soluções otimizadas de integridade de juntas. Não comprometa o seu sistema nos pontos mais vulneráveis; selecione excelência em engenharia.
