Redutores de engrenagens helicoidais de alta precisão para transmissão de energia suave e silenciosa

Na moderna automação industrial, na robótica de precisão e nos sistemas de transmissão mecânica para serviços pesados, o redutor de velocidade não é apenas um componente limitador de velocidade; é a pedra angular estrutural da precisão posicional e da multiplicação de torque. À medida que os servomotores tendem a velocidades rotacionais mais altas e dimensões compactas, a demanda por unidades de transmissão secundárias que possam lidar com essas entradas dinâmicas sem sacrificar os limites de folga ou introduzir ruído acústico se intensificou.

Ao projetar máquinas multieixos de alto desempenho, a seleção de uma caixa de engrenagens genérica pode introduzir variáveis ​​indesejadas, como deflexão estrutural, degradação de microfolgas e picos térmicos localizados. Para enfrentar esses desafios operacionais, o Grupo iHF desenvolveu uma solução avançada de trem de força centrada em nossa principal série de redutores de engrenagens helicoidais . Ao combinar o perfil helicoidal de precisão com um envelope estrutural inovador em ângulo reto, este sistema de redução de velocidade redefine a eficiência, a rigidez e a confiabilidade de posicionamento a longo prazo.

A Geometria do Silêncio: Integração do Bisel Espiral em Ângulo Reto

Para compreender a superioridade mecânica do projeto do Grupo iHF, é preciso primeiro observar a orientação de seus estágios de engrenagem. As caixas de engrenagens em linha padrão geralmente exigem espaços de montagem mais longos, o que complica o espaçamento em robôs articulados multieixos ou em fábricas compactas.

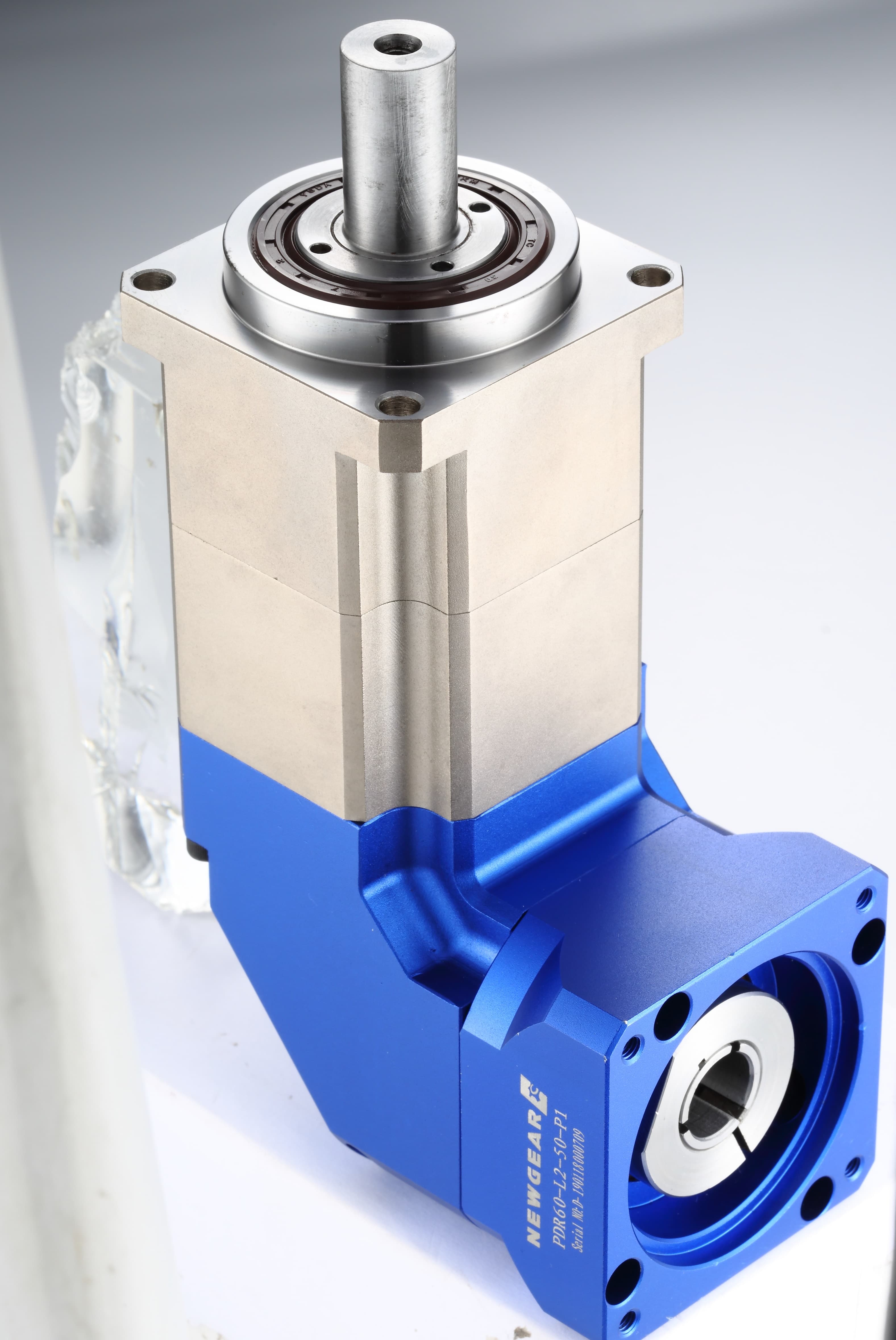

Nosso sistema resolve essa restrição de embalagem, fornecendo uma saída em ângulo reto que economiza espaço por meio de engrenagens cônicas em espiral.

Ao contrário das engrenagens cônicas de dentes retos, que sofrem impacto repentino dente a dente e alto tom audível durante o engate em alta velocidade, as engrenagens cônicas em espiral apresentam uma linha de dentes helicoidal e curva. Esta geometria garante um caminho de engate gradual e rolante dos dentes:

● Otimização da Lubrificação Hidrodinâmica: A interação de rolamento suave permite que uma película fluida consistente de óleo permaneça entre os dentes da engrenagem, reduzindo significativamente o atrito.

●  Mitigação acústica: O perfil de contato gradual garante uma operação excepcionalmente suave e silenciosa, tornando-o ideal para automação médica, linhas de impressão e ambientes de salas limpas.

●  Manuseio bidirecional de altas cargas: Os dentes em espiral distribuem as forças de impulso uniformemente pela peça bruta da engrenagem, permitindo que a configuração em ângulo reto gerencie suavemente ciclos agressivos de indexação para frente e para trás.

Maximizando a rigidez torcional: a arquitetura de gaiola de suporte duplo

Em aplicações de indexação de alta velocidade e alta inércia – como sistemas de pórtico CNC ou braços de empacotamento automatizados de coleta e colocação – a aceleração e desaceleração repentinas sujeitam o transportador interno da engrenagem a enormes forças de torção e torção. Se o suporte interno desviar, mesmo que apenas alguns mícrons, o alinhamento da engrenagem se altera, levando ao desgaste acelerado dos dentes e à degradação imediata da folga.

O redutor de engrenagens helicoidais de alta rigidez projetado pelo Grupo iHF elimina essa vulnerabilidade estrutural por meio de um design integrado com uma estrutura de gaiola de suporte duplo. Em vez de pinos planetários em balanço apoiados apenas em uma extremidade, nossas engrenagens planetárias são alojadas dentro de uma gaiola sólida de dupla face.

Esta configuração com suporte duplo oferece excelentes vantagens mecânicas:

●  Eliminação da deflexão saliente: O suporte de suporte duplo distribui as forças radiais e tangenciais igualmente em ambas as extremidades dos pinos planetários, evitando o desalinhamento sob o pico de torque máximo.

●  Retenção de Precisão em Alta Velocidade: Ao manter a malha de engrenagens perfeitamente paralela sob cargas variáveis, a arquitetura integrada mantém um desempenho consistente de microfolga ao longo de milhões de ciclos operacionais.

Aprimorando o alinhamento do motor por meio de sistemas axiais e de pinças de precisão

Uma causa frequente de falha prematura da caixa de engrenagens é o alinhamento incorreto do eixo do motor durante a instalação inicial. Mesmo um leve desalinhamento angular entre o eixo do servomotor e o pinhão de entrada cria cargas radiais parasitas, levando a vazamentos no retentor de óleo, fadiga do rolamento e vibração localizada.

O Grupo iHF aborda esse risco de montagem integrando um ajuste de folga axial e um sistema de travamento de pinça.

O avançado mecanismo de pinça envolve o eixo do motor de maneira uniforme, alcançando equilíbrio rotacional dinâmico mesmo em altas velocidades de entrada. Juntamente com nossos calços de ajuste de folga axial precisos, os técnicos podem ajustar perfeitamente a profundidade de entrada. Esta configuração robusta de alinhamento melhora o alinhamento geral do motor e a capacidade de carga, neutralizando microvibrações e garantindo que 100% do torque do motor seja transferido para o trem de engrenagens sem induzir calor.
