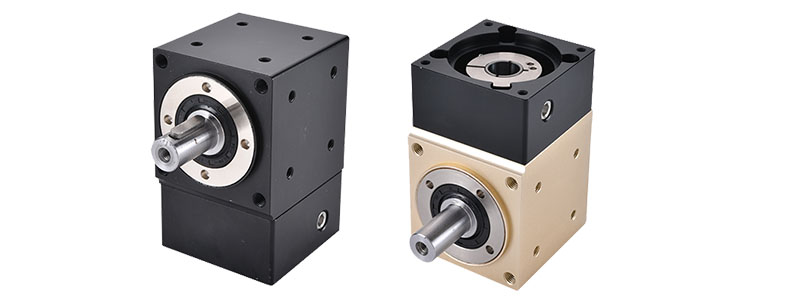

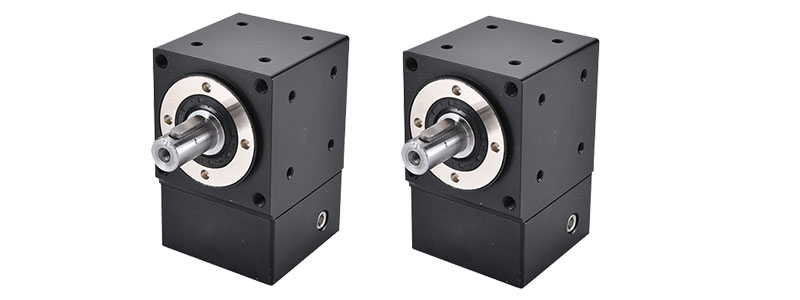

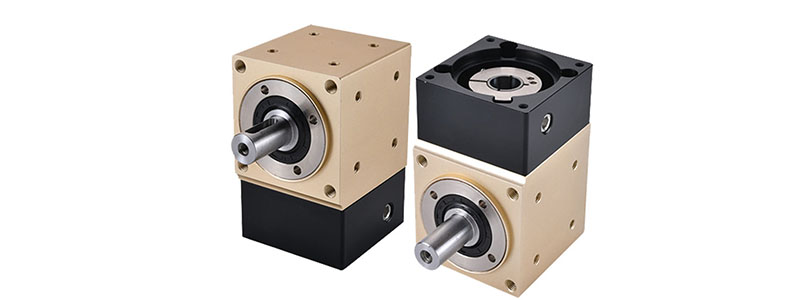

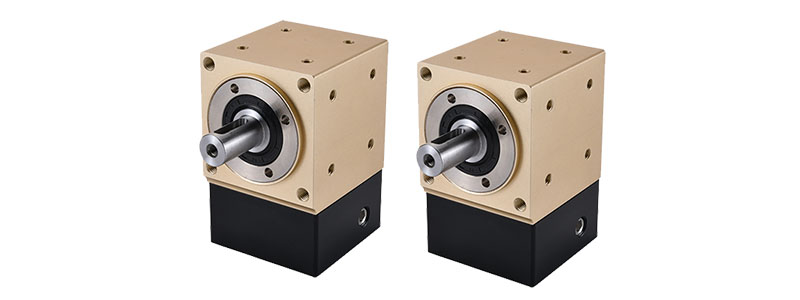

Productfeatures:
1 range faixa de tamanho: 42/60/90
2. Faixa de relação de transmissão: 2/3/5
3. Faixa de precisão: 3–6 arcmin
4. Alta precisão, baixo ruído, alta rigidez
O modelo de precisão apresenta folga mínima e posicionamento preciso; as engrenagens de transmissão são projetadas com precisão para atender aos requisitos de qualidade para transmissão precisa, baixo ruído e alta rigidez.
5. Design compacto e que economiza espaço
Possui engrenagens cônicas helicoidais, permitindo que o motor seja montado em um ângulo de 90 graus para economizar espaço de instalação.
| Série de produtos | Especificações do produto | Estágios | Razão | Blacklash | Tipo de saída | Código de montagem |
| PZH | 42 60 90 | L1=1 estágios | 2 3 5 | P1 = Backlas de precisão P2=Folga padrão | S3=Saída de eixo único | D1/D2/D3/D4/LR |
| Todos os modelos possuem eixos de entrada sem rasgos de chaveta; especifique nas observações se é necessária usinagem adicional | ||||||
Especificação Parâmetros Técnicos | PZH42 | PZH60 | PZH90 | |||
| Estágios | Razão | Unidade | ||||
| Torque nominal T,(Nm) | L1 | 2 | Nm | 23 | 30 | 60 |
| 3 | Nm | 20 | 35 | 55 | ||
| 5 | Nm | 18 | 25 | 50 | ||
| Torque Máximo de Saída T2N | Nm | 2,5 vezes o torque de saída nominal | ||||
| Velocidade de entrada nominal | rpm | 1500 | ||||
| Velocidade máxima de entrada | rpm | 300 | ||||
| Força radial máxima permitida | N | 350 | 560 | 1050 | ||
| Força Axial Máxima Admissível | N | 160 | 230 | 550 | ||
| Momento de Inércia | Kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Retaliação | Arcmin | P1≤3 P2≤6 | ||||
| Nível de ruído | dB | ≤58 | ≤58 | ≤60 | ||
| Eficiência em carga total | % | 97% | ||||
| Vida útil | h | >20.000 | ||||
| Temperatura operacional | ℃ | -25℃~90℃ | ||||
| Método de Lubrificação | / | Lubrificação com graxa sintética | ||||
| Direção de rotação | / | Entrada e saída na mesma direção | ||||
| Classificação de proteção | / | IP65 | ||||
| Tipo de montagem | / | Qualquer | ||||
| Peso | Kg | 0,49 | 1,25 | 3,93 | ||
Os parâmetros acima são apenas para referência; os dados operacionais reais do produto prevalecerão.

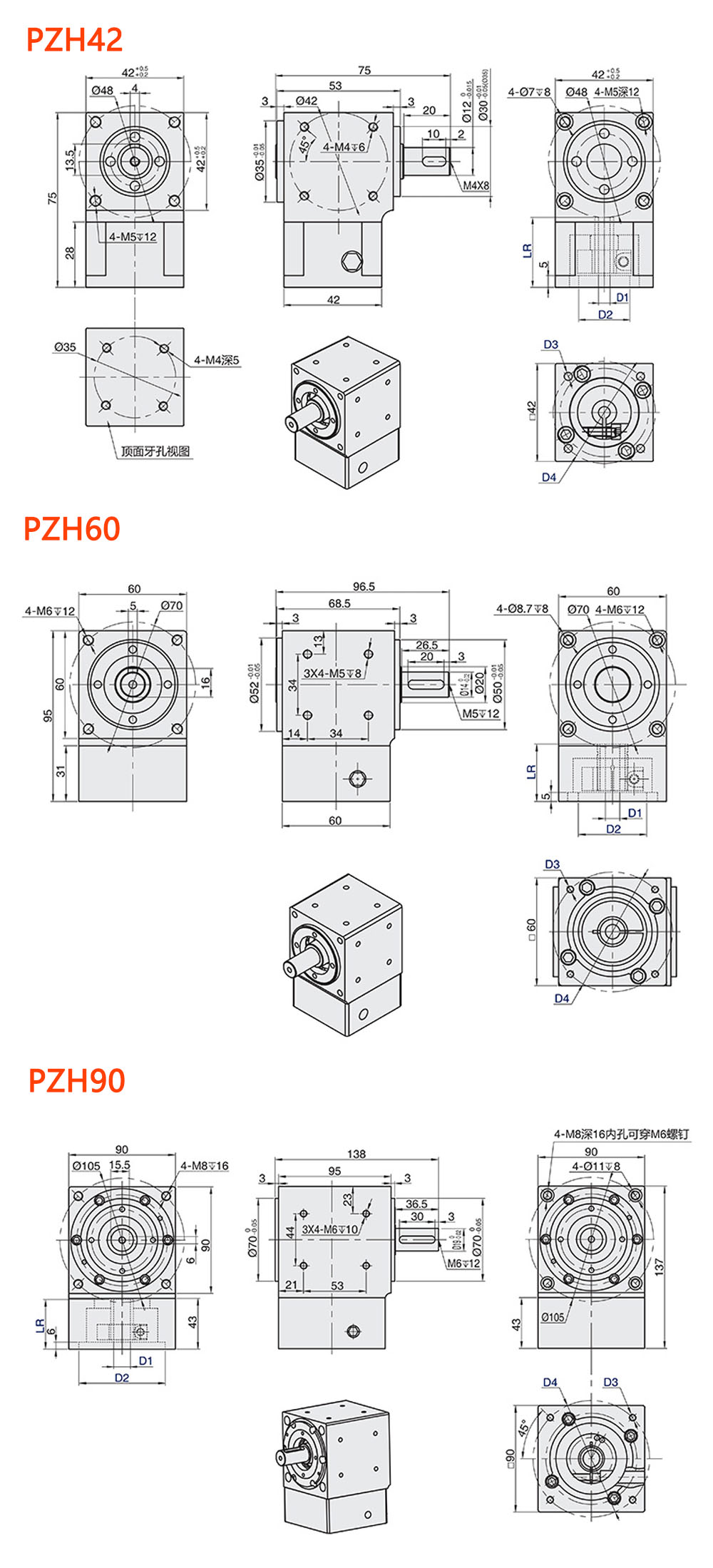

| Série | Estágios | Razão | Retaliação | Tipo de saída | Dimensões de montagem de entrada | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZH42 | L1 | 2 3 5 | P1=Folga de precisão P2=Folga padrão | S3=Saída de eixo único | 5 | 22 | M3 | 43,8 | LR30 |
| 5 | 22 | 3.5 | 43,8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZH60 | 8 | 36 | M4 | 70,7 | LR32 | ||||
| 8 | 38,1 | M4 | 66,7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZH90 | 14 | 73 | M5 | 98,4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
