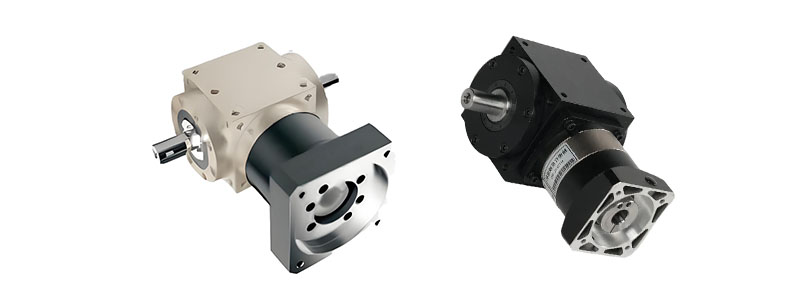

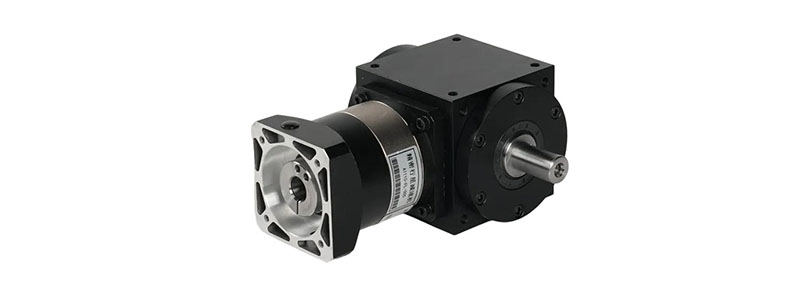

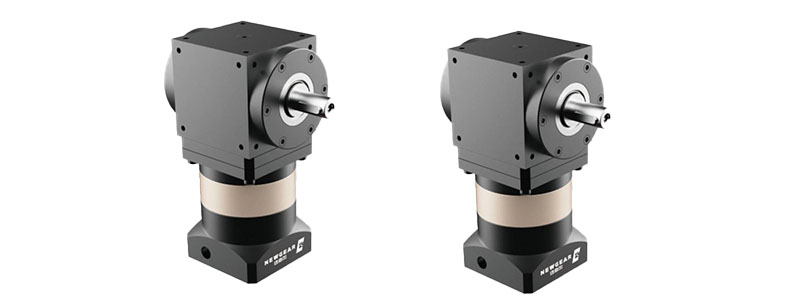

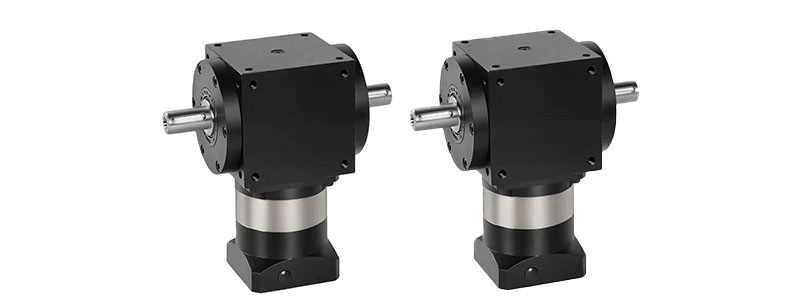

Comutadores de motor de saída de eixo duplo - Série AT-FL

Productfeatures:

Saída de eixo duplo, dimensões padronizadas

Gama completa de especificações de conexão de entrada, oferecendo uma ampla variedade de opções

Equipado com rolamentos de rolos cônicos, melhorando significativamente a capacidade de carga axial e radial

Engrenagens cônicas helicoidais instaladas e ajustadas profissionalmente para garantir resistência de contato e resistência à flexão

Design selado, livre de manutenção e sem necessidade de troca de óleo, garantindo longa vida operacional

O eixo de entrada pode ser chavetado; folga: 6–15 minutos de arco

Faixa de tamanho: 75–170

Faixa de proporção: 1–100

Faixa de precisão: 6–15 minutos de arco

Obtenha um orçamento gratuito

Parâmetros Técnicos			Série de modelos	AT75-FL	AT90-FL	AT110-FL	AT140-FL	AT170-FL
Torque Máximo			Nm	1,5 torque nominal de tempo
Torque de frenagem de emergência			Nm	2.5 Torque nominal de tempo
Força radial máxima permitida			N	2400	3200	5.000	6500	9100
Força Axial Máxima Admissível			N	1200	1600	2500	3250	4550
Velocidade máxima de entrada			rpm	6.000	6.000	6.000	6.000	6.000
Velocidade de entrada nominal			rpm	3.000	3.000	3.000	3.000	3.000
Barulho			dB	≤65	≤70	≤70	≤70	≤75
Vida Média			h	2000(Vida útil contínua reduzida em 50%)
Eficiência de carga total			%	L1≥97% L2≥94% L3≥92%
Retaliação	P2	L1	Arcmin	≤6	≤6	≤6	≤6	≤6
		L2	Arcmin	≤8	≤8	≤8	≤8	≤8
		L3	Arcmin	≤15	≤15	≤15	≤15	≤15
Momento de Inércia	L1	1	Kg.cm2	1.3	3.14	7,62	23.54	59.09
	L1	2	Kg.cm2	1.1	2,68	6.23	17,72	45,44
	L2	3	Kg.cm2	0,22	1.2	1.2	5.3	15,8
		4	Kg.cm2	0,17	0,95	0,95	4.1	15.2
		5	Kg.cm2	0,16	0,86	0,86	3.6	15.1
		7	Kg.cm2	0,14	0,79	0,79	3.2	15.1
		10	Kg.cm2	0,14	0,75	0,75	3	15
	L3	12	Kg.cm2	0,14	0,86	0,86	2.8	14.1
		15	Kg.cm2	0,13	0,86	0,86	2.8	14.1
		20	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		25	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		28	Kg.cm2	0,13	0,73	0,73	2.7	13,9
		30	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		35	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		40	Kg.cm2	0,13	0,73	0,73	2.7	14.2
		50	Kg.cm2	0,13	0,73	0,73	2.7	14.1
		70	Kg.cm2	0,13	0,73	0,73	2.7	13,5
		100	Kg.cm2	0,13	0,73	0,73	2.7	13,5
