Caixa de engrenagens servo de ângulo reto Newgear com PAR de alta precisão

Conduza o mundo com transmissão planetária e lidere o futuro com fabricação de precisão

1. Mecanismo de engrenagem cônica espiral para obter saída de direção em ângulo reto

2. A engrenagem cônica tem opções retas e espirais, o chanfro espiral soa mais suave e silencioso

3. Design integrado, alta precisão, alta rigidez

4. Estrutura de suporte planetário de gaiola dupla, alta confiabilidade e alta precisão em alta velocidade

5. Comparado com a série de corpo quadrado correspondente, PXR, ele oferece mais tamanhos

6. Design de acoplamento maior, tamanhos maiores para instalação

7. Emparelhado com caixa de engrenagens helicoidais, transmissão mais estável e grande capacidade de carga

Áreas de aplicação:

Fabricação mecânica: em máquinas de alta precisão, como máquinas-ferramentas CNC e centros de usinagem, a caixa de engrenagens servo de ângulo reto Newgear fornece transmissão estável e precisa, garantindo precisão e eficiência na usinagem.

Embalagem e impressão: em máquinas de embalagem e impressão, os servo redutores de ângulo reto permitem um controle de transmissão rápido e preciso, melhorando a eficiência da produção e a qualidade do produto.

Equipamentos de automação: em linhas de montagem automatizadas, robótica e outros equipamentos automatizados, a caixa de engrenagens servo de ângulo reto Newgear fornece suporte de transmissão confiável, garantindo uma operação estável e eficiente.

Faixa de especificação: 60-180

Faixa de taxa de velocidade: 3-100

Faixa de precisão: 3-5 minutos de arco (nível P1) 5-8 minutos de arco (nível P2)

Com sua transmissão de alta precisão, estrutura de transmissão em ângulo reto, alta capacidade de carga, baixo ruído e longa vida útil, os Servoredutores de Ângulo Reto da Newgear desempenham um papel vital na automação industrial. Eles não apenas melhoram o desempenho e a eficiência das máquinas, mas também promovem a transformação, a modernização e o desenvolvimento inteligente da indústria manufatureira. Com o avanço contínuo da automação industrial e a melhoria contínua da tecnologia inteligente, os Servoredutores de Ângulo Reto da Newgear estão preparados para perspectivas de desenvolvimento ainda maiores.

Caixa de engrenagens servo de ângulo reto Newgear com PAR de alta precisão

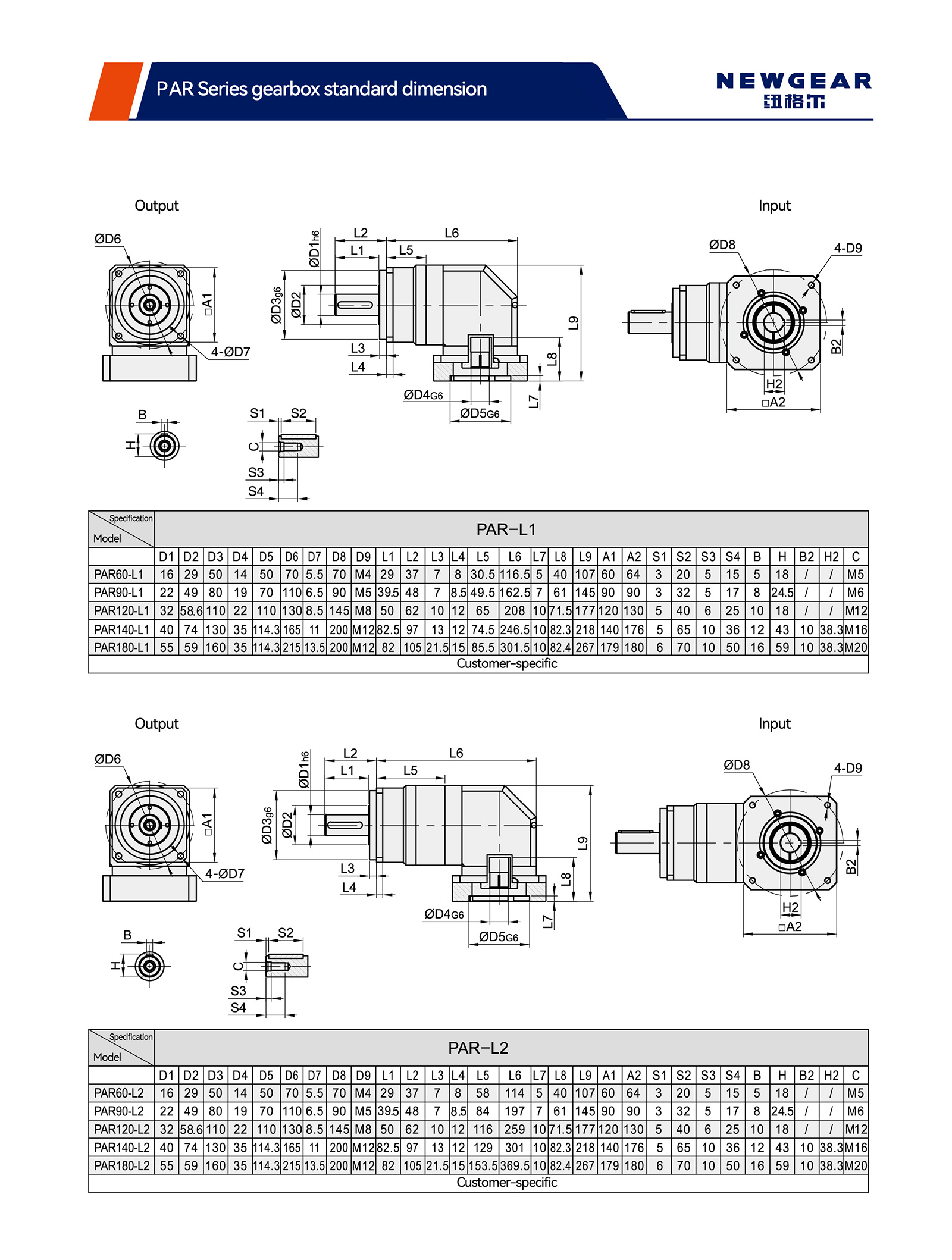

Parâmetros técnicos			Série de modelos	PAR60	PAR90	PAR120	PAR140	PAR180
Torque máximo			Nm	Torque nominal de 1,5 tempo
Torque de frenagem de emergência			Nm	Torque nominal de 2,5 tempos
Força radial máxima permitida			N	1530	3300	6700	9400	14500
Força axial máxima permitida			N	600	1500	3000	4700	7250
Rigidez de torção			Nm/minuto de arco	6	12	23	47	130
Velocidade máxima de entrada			rpm	8000	6000	6000	6000	6000
Velocidade de entrada nominal			rpm	4000	3000	3000	3000	3000
Barulho			dB	≤64	≤66	≤66	≤68	≤68
Expectativa média de vida			h	20000
Eficiência de carga total			%	L1≥95% L2≥92%
Retaliação	P1	L1	arcmin	≤5	≤5	≤5	≤5	≤5
	P1	L2	arcmin	≤7	≤7	≤7	≤7	≤7
	P2	L1	arcmin	≤8	≤8	≤8	≤8	≤8
	P2	L2	arcmin	≤10	≤10	≤10	≤10	≤10
Momento de Inércia	L1	3	Kg.cm2	0,40	2.28	6,87	23,5	69,2
		4	Kg.cm2	0,40	2.28	6,87	21,5	68,6
		5	Kg.cm2	0,40	2.28	6,87	21,5	68,6
		7	Kg.cm2	0,40	2.28	6,87	21,5	68,6
		8	Kg.cm2	/	1,45	4,76	20,5	/
		10	Kg.cm2	0,40	1,45	4,76	20.1	66,2
		14	Kg.cm2	/	2.28	6,87	/	68,6
		20	Kg.cm2	/	2.28	6,87	/	68,6
	L2	25	Kg.cm2	0,40	2.28	6,87	6,88	23,8
		30	Kg.cm2	0,40	2.28	6,87	7.10	22.2
		35	Kg.cm2	0,40	2.28	6,87	6,88	22.2
		40	Kg.cm2	0,40	2.28	6,87	6,88	22.2
		50	Kg.cm2	0,30	1,45	4,76	6,88	22.2
		70	Kg.cm2	0,30	1,45	4,76	6,88	22.2
		100	Kg.cm2	0,30	1,45	4,76	6,34	21,6

Parâmetros técnicos		Série de modelos	PAR60	PAR90	PAR120	PAR140	PAR180
	Especificação	Razão	PAR60	PAR90	PAR120	PAR140	PAR180
Torque nominal	L1	3	40	105	165	360	880
		4	45	130	230	480	1100
		5	45	130	230	480	1100
		7	45	100	220	480	1100
		8	/	130	230	440	/
		10	30	75	175	360	1100
		14	/	100	220	/	1100
		20	/	75	175	/	1100
	L2	25	45	130	230	480	1100
		30	40	105	165	360	880
		35	45	130	230	480	1100
		40	45	130	230	480	1100
		50	45	130	230	480	1100
		70	45	100	220	480	1100
		100	30	130	230	360	1100
Grau de proteção		IP65
Temperatura de operação		'-10°C a 90°C
Peso (Kg)	L1		2.2	6.6	13.4	27	52
Peso (Kg)	L2		3.2	9	17,5	33,5	65
