Distribuição de suporte para redutor de engrenagem helicoidal Newgear PXR

Impulsione o mundo com transmissão planetária e lidere o futuro com manufatura de precisão.

Características do produto:

1. Mecanismo de engrenagem cônica espiral para obter saída de direção em ângulo reto

2. As engrenagens cônicas podem ser retas ou helicoidais; as engrenagens cônicas helicoidais produzem um som mais suave e silencioso.

3. Design integrado, alta precisão, alta rigidez

4. Estrutura de suporte planetário com gaiola de suporte duplo, alta confiabilidade e alta precisão em alta velocidade.

5. Com função de ajuste de folga axial

6. Design de travamento tipo pinça, instalação coaxial do motor em posição mais elevada

7. Em conjunto com caixa de engrenagens helicoidais, proporciona uma transmissão mais estável e maior capacidade de carga.

Vantagens da aplicação:

Transmissão eficiente: O design da engrenagem helicoidal minimiza a perda de energia durante a transmissão, resultando em maior eficiência de transmissão para os redutores da série PXR. Isso ajuda a reduzir o consumo de energia e os custos operacionais.

Alta capacidade de carga: O perfil involuto dos dentes das engrenagens helicoidais melhora a capacidade de carga, permitindo que os redutores da série PXR mantenham um desempenho estável mesmo sob cargas pesadas.

Funcionamento suave: O encaixe suave das engrenagens helicoidais reduz a vibração e o ruído, aumentando a confiabilidade e a vida útil do equipamento.

Instalação flexível: O design compacto torna os redutores da série PXR flexíveis e convenientes durante a instalação e o uso, tornando-os adequados para uma variedade de sistemas de distribuição complexos.

Faixa de especificações: 42-120

Faixa de relação de velocidade: 3-100

Faixa de precisão: 3-5 minutos de arco (Nível P1) (para determinados tamanhos) 5-8 minutos de arco (Nível P2)

O redutor de engrenagem helicoidal Newgear PXR utiliza um design avançado de engrenagem helicoidal, que não só melhora a eficiência da transmissão, como também aumenta significativamente a capacidade de carga e a vida útil do equipamento. O perfil involuto dos dentes da engrenagem helicoidal garante um engrenamento mais suave, reduzindo a vibração e o ruído, assegurando assim uma operação estável do equipamento. Além disso, os redutores da série PXR apresentam um design compacto, tornando-os flexíveis e convenientes durante a instalação e utilização. Oferecem ainda uma variedade de relações de redução para atender às necessidades de diversos cenários de aplicação.

Distribuição de suporte para redutor de engrenagem helicoidal Newgear PXR

Obtenha um orçamento gratuito

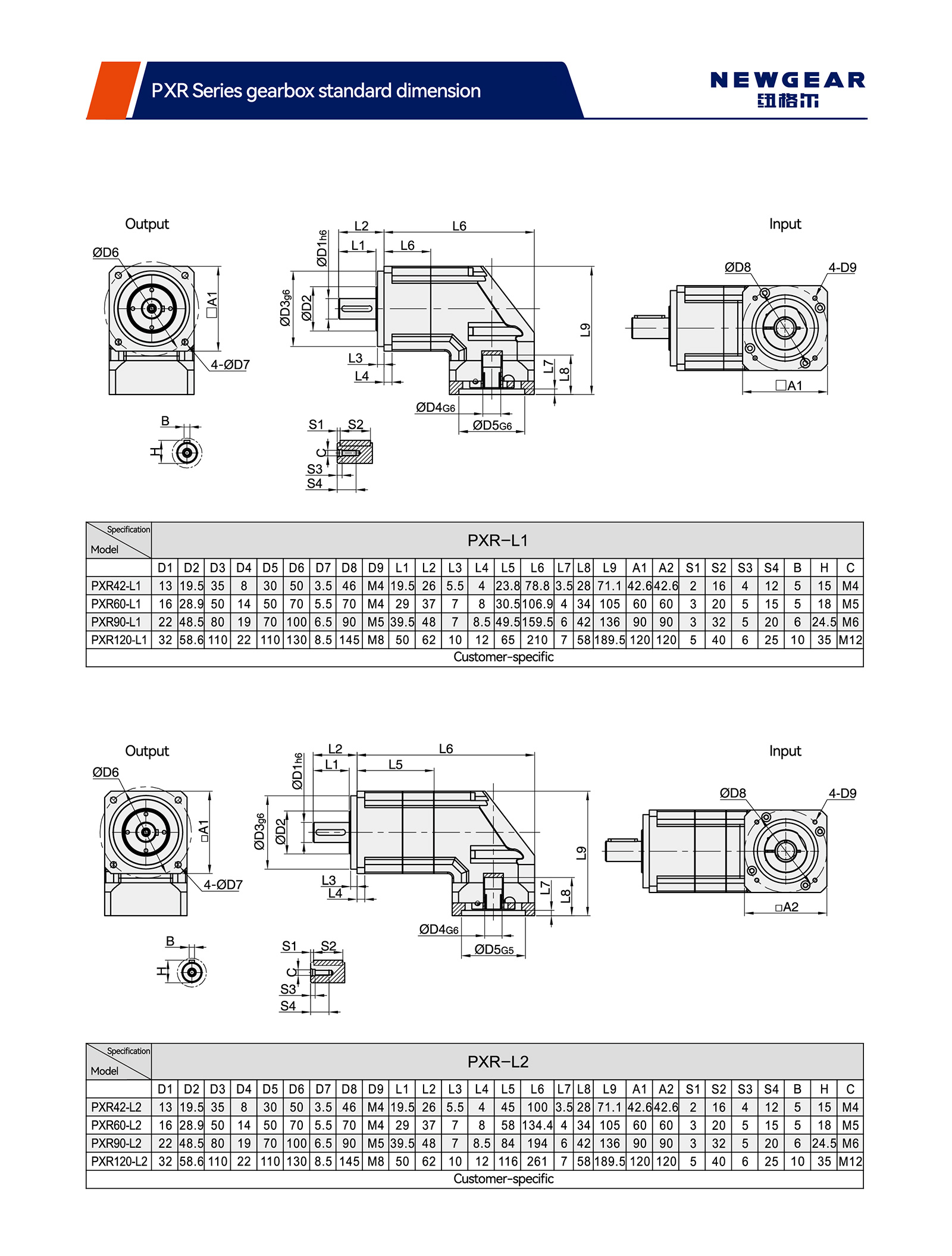

Parâmetros técnicos			Série de modelos	PXR42	PXR60	PXR90	PXR120
Torque máximo			Nm	1,5 Torque nominal de tempo
Torque de frenagem de emergência			Nm	2,5 Torque nominal de tempo
Força radial máxima permitida			N	780	1530	3300	6700
Força axial máxima permitida			N	390	600	1500	3000
Rigidez de torção			Nm/minuto de arco	2,5	6	12	23
Velocidade máxima de entrada			rpm	8000	8000	6000	6000
Velocidade de entrada nominal			rpm	4000	4000	3000	3000
Barulho			dB	≤56	≤64	≤66	≤66
Expectativa média de vida			h	20000
Eficiência em plena carga			%	L1≥95% L2≥92%
Retaliação	P1	L1	arcmin	≤3	≤5	≤5	≤5
	P1	L2	arcmin	≤5	≤7	≤7	≤7
	P2	L1	arcmin	≤5	≤8	≤8	≤8
	P2	L2	arcmin	≤7	≤10	≤10	≤10
Momento de Inércia	L1	3	Kg.cm2	/	0,40	2.28	6,87
		4	Kg.cm2	0,12	0,40	2.28	6,87
		5	Kg.cm2	0,09	0,40	2.28	6,87
		7	Kg.cm2	0,09	0,40	2.28	6,87
		8	Kg.cm2	/	0,40	1,45	4,76
		10	Kg.cm2	0,09	0,40	1,45	4,76
		14	Kg.cm2	/	0,40	2.28	6,87
		20	Kg.cm2	/	0,40	2.28	6,87
	L2	25	Kg.cm2	0,09	0,40	2.28	6,87
		30	Kg.cm2	/	0,40	2.28	6,87
		35	Kg.cm2	0,09	0,40	2.28	6,87
		40	Kg.cm2	0,09	0,40	2.28	6,87
		50	Kg.cm2	0,09	0,30	1,45	4,76
		70	Kg.cm2	0,09	0,30	1,45	4,76
		100	Kg.cm2	0,07	0,30	1,45	4,76

Parâmetros técnicos		Série de modelos	PXR42	PXR60	PXR90	PXR120
	Especificação	Razão	PXR42	PXR60	PXR90	PXR120
Torque nominal	L1	3	/	40	105	165
		4	17	45	130	230
		5	15	45	130	230
		7	12	45	100	220
		8	/	45	130	230
		10	10	45	130	230
		14	/	45	100	220
		20	/	30	75	175
	L2	25	15	45	130	230
		30	/	40	105	165
		35	15	45	130	230
		40	17	45	130	230
		50	15	45	130	230
		70	12	45	100	220
		100	10	45	130	230
Grau de proteção		IP65
Temperatura de operação		-10°C a 90°C
Peso (kg)	L1		0,7	2.05	6,45	13.7
Peso (kg)	L2		0,9	3.15	8.8	17,5
