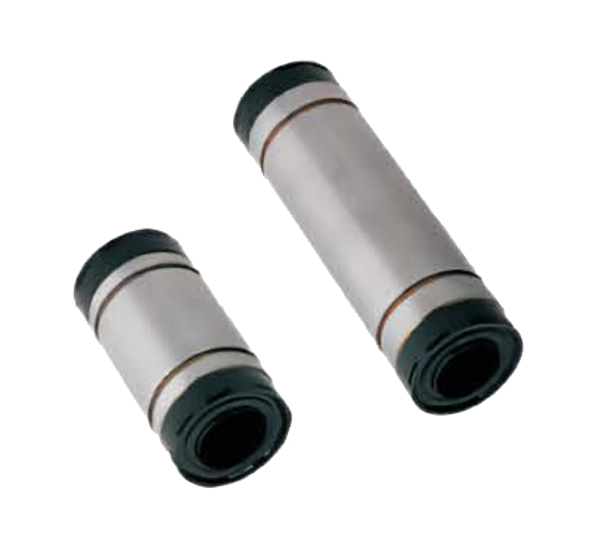

Acessórios de flange circular com rolamento flangeado linear iHF para impressoras 3D

Tipo de revestimento único

1 kgf = 9,81 N

Tipo de revestimento duplo

1 kgf = 9,81 N

I. Visão geral do produto e características técnicas

Os rolamentos lineares, como componentes de transmissão de movimento linear de precisão, ocupam uma posição significativa no campo da automação industrial devido ao seu design estrutural exclusivo e excelente desempenho. O produto consiste principalmente em quatro componentes principais: um cilindro externo, um retentor, esferas de aço e anéis de vedação. Por meio de uma combinação precisa, ele alcança um movimento linear de baixo atrito e alta sensibilidade. Comparados a outros componentes de movimento linear, os rolamentos lineares oferecem vantagens de custo notáveis, mantendo uma precisão de média a alta, tornando-os uma solução de guia linear altamente econômica.

Para atender às demandas do mercado, nossa empresa desenvolveu uma linha abrangente de produtos, incluindo modelos padrão, como cilíndricos, flangeados e unidades tipo caixa. Entre eles, a bucha de esferas miniatura se destaca como um produto de destaque. Seu design estrutural inovador permite manter um tamanho compacto, combinando capacidades de movimento linear e rotacional, expandindo significativamente seus cenários de aplicação. Para acomodar diversas condições de trabalho, todos os modelos estão disponíveis em especificações padrão e resistentes à corrosão, garantindo desempenho estável em diversos ambientes.

II. Princípios de funcionamento e especificações de uso

O princípio de funcionamento dos rolamentos lineares baseia-se no rolamento cíclico de esferas de aço entre o cilindro externo e o eixo-guia. Este projeto permite um movimento linear praticamente sem atrito, mantendo alta precisão de movimento. É particularmente importante observar que os rolamentos lineares padrão são adequados apenas para cenários de movimento linear puro e não devem ser submetidos a cargas rotacionais, pois isso pode causar deformação do retentor ou travamento das esferas.

Para instalação e utilização, é essencial o cumprimento rigoroso dos requisitos de tolerância de correspondência. Recomendamos fortemente o uso de eixos-guia com grau de tolerância g6 e mancais de rolamento com grau de tolerância h7, pois esses são fatores críticos para garantir o bom funcionamento do sistema e prolongar a vida útil. Todos os produtos de fábrica passam por rigorosas inspeções de qualidade e são revestidos com óleo antiferrugem especializado para proteção. Os usuários devem avaliar a necessidade de lubrificação complementar com base nas condições reais de trabalho, especialmente em aplicações de alta velocidade, alta carga ou em ambientes especiais.

III. Série de produtos e características estruturais

Nossa linha de produtos abrange diversas formas estruturais, cada uma projetada para necessidades específicas de aplicação:

1. Rolamentos Lineares Padrão: Com uma estrutura totalmente fechada, proporcionam excelente desempenho à prova de poeira e água, tornando-os adequados para a maioria das condições de trabalho convencionais. Seu design simétrico permite orientação de instalação irrestrita, simplificando significativamente o processo de montagem.

2. Rolamentos Lineares Abertos: Equipados com ranhuras de ajuste de precisão na parede lateral do cilindro externo, permitem que os usuários ajustem a folga radial com precisão por meio de parafusos de ajuste. Esse recurso compensa efetivamente os erros de instalação, tornando-os particularmente adequados para aplicações que exigem alta precisão de movimento.

3. Rolamentos Lineares com Folga Ajustável: Incorporando um mecanismo de pré-carga exclusivo, eliminam pequenas vibrações durante a operação. Este modelo se destaca em áreas com requisitos rigorosos de estabilidade de movimento, como instrumentos de precisão e equipamentos de teste.

4. Rolamentos Lineares Flangeados: Integrando flanges de montagem de forma inovadora ao corpo do rolamento, estes rolamentos não só economizam espaço de instalação como também aumentam significativamente a rigidez estrutural. O design do flange multifuros oferece opções flexíveis de instalação, tornando-os ideais para aplicações com espaço limitado.

IV. Seleção de materiais e adaptação às condições de trabalho

Oferecemos soluções completas em seleção de materiais:

1. Produtos com especificações padrão: fabricados em aço carbono de alta qualidade e submetidos a processos especiais de tratamento térmico, garantem robustez e excelente resistência ao desgaste. O revestimento cromado da superfície aumenta ainda mais a resistência à ferrugem, tornando-os adequados para ambientes industriais em geral.

2. Produtos com especificações resistentes à corrosão: Fabricados em aço inoxidável série 304 ou 440, são processados ​​com técnicas especiais para garantir estabilidade dimensional. Esta série pode suportar ambientes ácidos, alcalinos e úmidos, atendendo plenamente aos rigorosos requisitos de indústrias como processamento de alimentos e equipamentos médicos.

Para retentores, oferecemos duas opções: os retentores de aço oferecem maior resistência e durabilidade, tornando-os adequados para condições de carga pesada ou de impacto; os retentores de resina se destacam na redução de ruído e controle de custos, tornando-os ideais para aplicações de carga leve e baixo ruído.
