Rolamentos lineares iHF de alta carga, autoalinhantes, silenciosos e com bucha única.

Tipo padrão

Tipo aberto (com ranhura axial)

I. Visão geral do produto e características técnicas

Os rolamentos lineares, como componentes de transmissão de movimento linear de precisão, ocupam uma posição de destaque no campo da automação industrial devido ao seu design estrutural exclusivo e excelente desempenho. O produto consiste principalmente em quatro componentes principais: um cilindro externo, uma gaiola, esferas de aço e anéis de vedação. Através de um encaixe preciso, ele proporciona um movimento linear de baixo atrito e alta sensibilidade. Comparados a outros componentes de movimento linear, os rolamentos lineares oferecem vantagens de custo notáveis, mantendo uma precisão de média a alta, o que os torna uma solução de guia linear altamente rentável.

Para atender às demandas do mercado, nossa empresa desenvolveu uma linha completa de produtos, incluindo modelos padrão como os tipos cilíndrico, flangeado e caixa. Dentre eles, a bucha de esferas em miniatura se destaca como um produto diferenciado. Seu design estrutural inovador permite manter um tamanho compacto, combinando capacidades de movimento linear e rotacional, ampliando significativamente seus cenários de aplicação. Para se adequar a diversas condições de trabalho, todos os modelos estão disponíveis em especificações padrão e resistentes à corrosão, garantindo desempenho estável em vários ambientes.

II. Princípios de funcionamento e especificações de utilização

O princípio de funcionamento dos rolamentos lineares baseia-se no rolamento cíclico de esferas de aço entre o cilindro externo e o eixo guia. Este projeto permite um movimento linear praticamente sem atrito, mantendo alta precisão. É importante ressaltar que os rolamentos lineares padrão são adequados apenas para situações de movimento puramente linear e não devem ser submetidos a cargas rotacionais, pois isso pode causar deformação da gaiola ou travamento das esferas.

Para instalação e utilização, é essencial o cumprimento rigoroso dos requisitos de tolerância. Recomendamos enfaticamente a utilização de eixos-guia com grau de tolerância G6 e alojamentos de rolamentos com grau de tolerância H7, pois estes são fatores críticos para garantir o bom funcionamento do sistema e prolongar a sua vida útil. Todos os produtos de fábrica são submetidos a rigorosas inspeções de qualidade e revestidos com óleo anticorrosivo especializado para proteção. Os utilizadores devem avaliar se é necessária lubrificação suplementar com base nas condições reais de trabalho, especialmente em aplicações de alta velocidade, alta carga ou ambientes especiais.

III. Séries de Produtos e Características Estruturais

Nossa linha de produtos abrange diversas formas estruturais, cada uma projetada para necessidades de aplicação específicas:

1. Rolamentos Lineares Padrão: Com estrutura totalmente fechada, oferecem desempenho ideal contra poeira e água, tornando-os adequados para a maioria das condições de trabalho convencionais. Seu design simétrico permite orientação de instalação irrestrita, simplificando bastante o processo de montagem.

2. Rolamentos Lineares Abertos: Equipados com ranhuras de ajuste de precisão na parede lateral do cilindro externo, permitem ao usuário ajustar com precisão a folga radial por meio de parafusos de ajuste. Essa característica compensa eficazmente erros de instalação, tornando-os particularmente adequados para aplicações que exigem alta precisão de movimento.

3. Rolamentos Lineares com Folga Ajustável: Incorporando um mecanismo de pré-carga exclusivo, estes rolamentos eliminam pequenas vibrações durante a operação. Este modelo se destaca em aplicações com requisitos rigorosos de estabilidade de movimento, como instrumentos de precisão e equipamentos de teste.

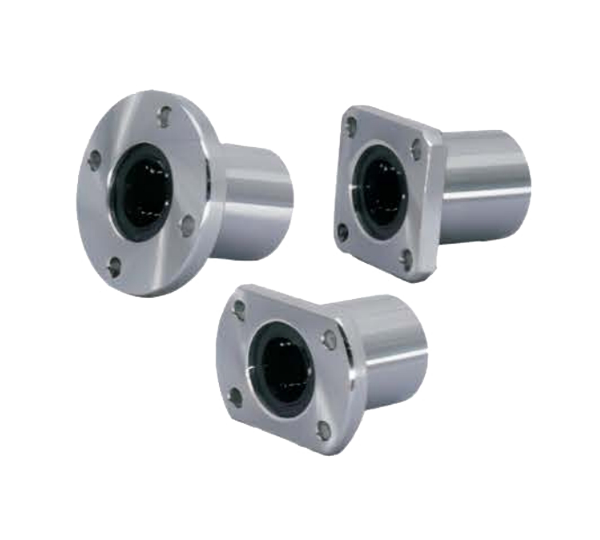

4. Rolamentos Lineares com Flange: Integrando de forma inovadora flanges de montagem ao corpo do rolamento, estes não só economizam espaço de instalação, como também aumentam significativamente a rigidez estrutural. O design com flanges de múltiplos furos oferece opções de instalação flexíveis, tornando-os ideais para aplicações com restrição de espaço.

IV. Seleção de Materiais e Adaptação às Condições de Trabalho

Oferecemos soluções completas na seleção de materiais:

1. Produtos com Especificações Padrão: Fabricados em aço carbono de alta qualidade e submetidos a processos especiais de tratamento térmico, garantem resistência e oferecem excelente resistência ao desgaste. O revestimento cromado na superfície aumenta ainda mais a resistência à ferrugem, tornando-os adequados para ambientes industriais em geral.

2. Produtos com especificação resistente à corrosão: Fabricados em aço inoxidável das séries 304 ou 440, esses produtos são processados ​​com técnicas especiais para garantir estabilidade dimensional. Esta série suporta ambientes ácidos, alcalinos e úmidos, atendendo plenamente aos rigorosos requisitos de indústrias como a de processamento de alimentos e equipamentos médicos.

Para os retentores, oferecemos duas opções: os retentores de aço proporcionam maior resistência e durabilidade, sendo adequados para condições de carga pesada ou impacto; os retentores de resina se destacam na redução de ruído e no controle de custos, sendo ideais para aplicações de baixa carga e baixo ruído.
