O músculo invisível: como o atuador de motor conjunto robótico ND-A5216-10 está redefinindo silenciosamente a robótica de precisão

▌Parte I: O Atuador como Sistema Nervoso do Robô

Cada movimento robótico – desde a manipulação cirúrgica em nível de mícron até a classificação logística de alta velocidade – tem origem no atuador da articulação. No entanto, a seleção de atuadores é frequentemente tratada como uma tarefa de aquisição e não como um problema de engenharia no nível do sistema.

Na realidade, um atuador de motor conjunto de robô deve gerenciar simultaneamente a ondulação de torque, o comportamento térmico, a latência do codificador, os harmônicos da malha de engrenagens e a estabilidade de malha fechada. Qualquer fraqueza em um parâmetro se propaga por toda a cadeia cinemática, degradando a precisão e a repetibilidade.

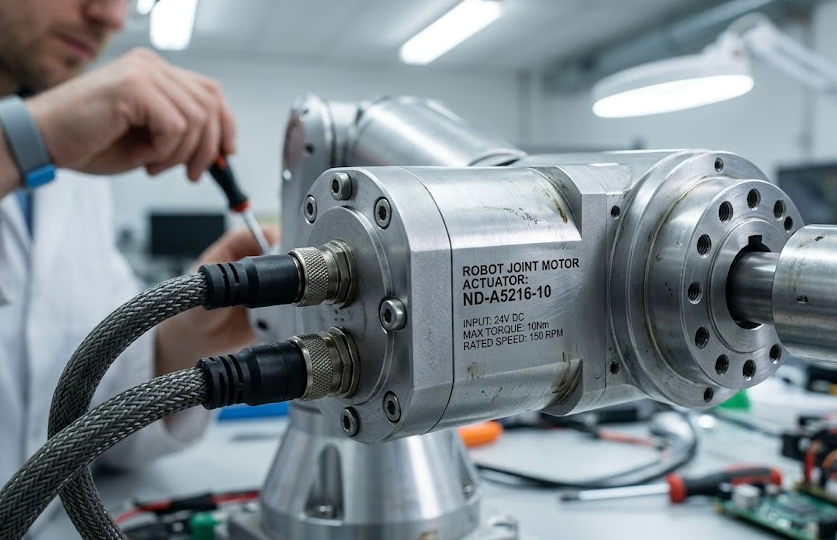

O Robot Joint Motor Actuator ND-A5216-10 desenvolvido pelo iHF Group aborda isso integrando motor, caixa de engrenagens planetárias e feedback de codificador duplo em um sistema unificado co-projetado em vez de componentes discretos. Isto elimina perdas de interface e melhora a consistência dinâmica em todos os regimes operacionais.

▌Parte II: Análise de engenharia do ND-A5216-10

2.1 Projeto Eletromagnético: Supressão de Torque de Engrenagem

Um desafio importante no movimento de precisão é o torque de engrenagem, causado pela interação rotor-estator. Produz ondulação de velocidade de baixa velocidade, oscilação posicional e ruído acústico.

O ND-A5216-10 mitiga isso por meio de geometria de slot otimizada e design de rotor magnético distorcido. A otimização de elementos finitos garante uma saída de torque suave mesmo abaixo de 100 RPM, uma faixa crítica para montagem precisa, controle de força e tarefas delicadas de inserção.

2.2 Redução da engrenagem planetária: folga <3 minutos de arco

O atuador integra uma caixa de engrenagens planetárias helicoidais de alta precisão com folga inferior a 3 minutos de arco (0,05°). Em um braço de 1 metro, isso corresponde a um desvio de ponta <0,87 mm apenas da folga da engrenagem.

As engrenagens helicoidais proporcionam engate progressivo, oferecendo:

● Maior densidade de torque do que engrenagens de dentes retos

●  Transmissão de vibração reduzida

●  Menores emissões acústicas para ambientes seguros para humanos

Em comparação com sistemas de dentes retos, a redução planetária helicoidal melhora a suavidade e a distribuição de carga, melhorando a estabilidade estrutural e a resposta dinâmica.

2.3 Arquitetura de codificador duplo

Ao contrário dos sistemas de codificador único que inferem o movimento de saída através de relações de transmissão, o ND-A5216-10 usa codificadores duplos:

●  Encoder do lado do motor para comutação e controle de velocidade

●  Encoder do lado de saída para posição real do eixo

Isso elimina erros cumulativos de folga, conformidade torcional e expansão térmica. Também permite diagnósticos em tempo real comparando o desvio da posição do motor e da saída, permitindo a detecção precoce de desgaste mecânico.

2.4 Controle Unificado de Malha Fechada

O atuador suporta regulação simultânea de torque, velocidade e posição por meio de malhas de controle em cascata:

●  Loop de torque: largura de banda de 1–5 kHz

●  Loop de velocidade: 200–500 Hz

●  Loop de posição: 50–200 Hz

A dinâmica inversa feedforward compensa a inércia e os efeitos não lineares, reduzindo o erro de rastreamento durante a aceleração rápida. Isso permite alternar perfeitamente entre movimento de alta velocidade e controle de força compatível, sem transições de modo.

▌Parte III: Desempenho Dinâmico e Térmico

3.1 Inversão Rápida de Direção

O tempo de ciclo na robótica é frequentemente dominado pela desaceleração e reversão, em vez da velocidade máxima. O ND-A5216-10 reduz o atraso de reversão através de:

●  Baixa inércia do rotor

●  Largura de banda de loop de alta corrente

●  Conformidade mecânica controlada no trem de engrenagens

Isso minimiza a oscilação e melhora o rendimento em sistemas de coleta e colocação, soldagem e inspeção.

3.2 Gerenciamento Térmico

A estabilidade térmica é crítica na operação contínua. O aumento da temperatura aumenta a resistência, reduz a constante de torque e acelera o envelhecimento do isolamento.

O atuador aborda isso por meio de:

●  Projeto do estator com alto fator de preenchimento de cobre

●  Materiais de envasamento termicamente condutores

●  Carcaça de alumínio com nervuras para melhor convecção

Esses recursos reduzem a redução de potência e mantêm a saída de torque estável em operação 24 horas por dia, 7 dias por semana.

▌Parte IV: Domínios de Aplicação

4.1 Fabricação de Precisão

Na produção de micromontagens e eletrônicos, os requisitos de precisão atingem ±0,02–0,05 mm. O ND-A5216-10 permite isso por meio de baixa folga, feedback duplo e saída de torque suave. É particularmente eficaz nas articulações do punho de braços robóticos multieixos para tarefas de orientação precisa.

4.2 Robótica Colaborativa

Os cobots devem cumprir os limites de força da ISO/TS 15066, mantendo a produtividade. O baixo atrito do atuador, a rápida resposta de torque e o design de baixo ruído permitem uma interação humana segura. A engrenagem helicoidal reduz a saída acústica, melhorando a usabilidade no local de trabalho.

4.3 Automação Logística

Em AGVs e sistemas de classificação, a adaptabilidade é essencial. O controle do modo de torque permite o manuseio de cargas variadas – desde itens frágeis até pacotes pesados ​​– sem alterações de hardware. A rápida aceleração e desaceleração melhoram diretamente a eficiência do rendimento.

4.4 Sistemas de Inspeção e Laboratório

A metrologia e a inspeção de semicondutores exigem ambientes de vibração ultrabaixa. O balanceamento do rotor do atuador e o engate suave das engrenagens minimizam a transmissão de vibração, garantindo estabilidade de medição em equipamentos sensíveis adjacentes.

▌Parte V: Filosofia de Engenharia do Grupo iHF

No Grupo iHF, o desenvolvimento de atuadores segue uma filosofia de co-design em nível de sistema:

●  Otimização da densidade de torque nos domínios eletromagnético, térmico e mecânico

●  Simulação multifísica para eliminar precocemente a distorção e a saturação

●  Controle de vibração em nível de sistema integrando atuador e estrutura

●  Design mecânico com reconhecimento de controle para melhor resposta dinâmica

●  Validação de durabilidade baseada em IEC 60068 para confiabilidade industrial

O ND-A5216-10 não é um componente independente, mas parte de um sistema de movimento co-otimizado projetado para ambientes de fabricação inteligentes.

▌Parte VI: Contexto do Mercado

O mercado de atuadores robóticos está se expandindo rapidamente devido a:

●  Automação da Indústria 4.0 e sistemas de produção flexíveis

●  Crescimento da robótica colaborativa em ambientes humanos compartilhados

●  Miniaturização de máquinas industriais

●  Demanda por maior densidade de torque em espaços compactos

Neste contexto, atuadores integrados como o ND-A5216-10 reduzem a complexidade do sistema combinando motor, caixa de engrenagens e detecção em uma arquitetura, acelerando os ciclos de desenvolvimento OEM e melhorando a confiabilidade.

❓ Perguntas frequentes

Q1: Qual a diferença entre o ND-A5216-10 e os sistemas de motor + caixa de velocidades?

Ele integra motor, caixa de engrenagens planetárias e encoders duplos em um sistema co-projetado, eliminando erros de alinhamento e melhorando a precisão do circuito fechado.

Q2: Qual é o seu desempenho de reação?

Abaixo de 3 minutos de arco, correspondendo a um erro de posicionamento submilimétrico em braços robóticos longos.

Q3: Por que codificadores duplos?

Eles eliminam erros de inferência medindo diretamente a posição de saída, melhorando a precisão da trajetória e permitindo a manutenção preditiva.

Q4: O controle de torque é compatível?

Sim. O atuador suporta controle de torque, velocidade e posição em tempo real com resposta de alta largura de banda adequada para aplicações sensíveis à força.

Q5: É adequado para cobots?

Sim. Baixo ruído, controle de torque compatível e resposta rápida o tornam adequado para ambientes de colaboração homem-robô.

Q6: Que vantagens oferece em sistemas logísticos?

O controle de torque adaptativo permite o manuseio de cargas mistas com massa e fragilidade variadas sem alterações de hardware.

P7: Que suporte o Grupo iHF oferece?

Modelos CAD, dados de torque e velocidade, análise térmica e suporte de engenharia em nível de aplicação para integração OEM.
