Integração de servo motor simplificada: um guia prático para montagem e configuração de servo-redutores de ângulo reto Newgear

No atual cenário de automação, os projetistas de máquinas enfrentam um paradoxo persistente: é necessário aumentar a densidade de torque e a precisão de posicionamento abaixo do arco-minuto, enquanto o espaço ocupado pelas máquinas continua a diminuir. As caixas de engrenagens planetárias em linha, embora amplamente utilizadas em configurações coaxiais, muitas vezes forçam comprometimentos mecânicos, como estruturas de máquinas estendidas, roteamento ineficiente do sistema de transmissão ou orientações de motor abaixo do ideal.

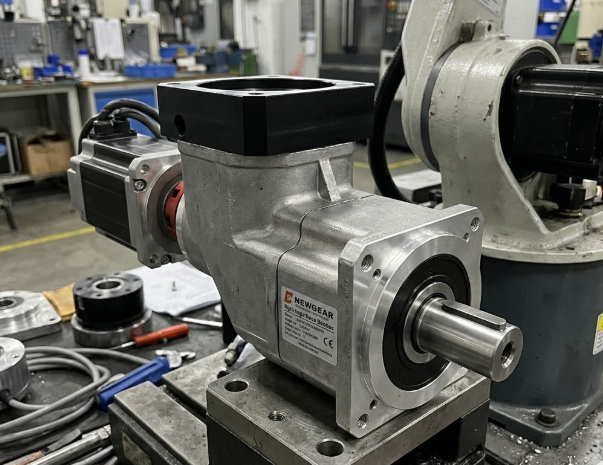

É aqui que a servo-redutora de ângulo reto Newgear oferece uma alternativa estratégica. Ao redirecionar o eixo de acionamento em 90 graus, permite arquiteturas mecânicas compactas sem sacrificar a precisão do nível servo. No Grupo iHF, a demanda por configurações em ângulo reto aumentou significativamente, especialmente em equipamentos semicondutores, automação médica e robótica colaborativa, onde a eficiência do espaço impacta diretamente o custo e o desempenho do sistema.

Arquitetura Mecânica: Hipóide vs. Chanfro vs.

Nem todas as servo-redutoras de ângulo reto oferecem desempenho igual. O portfólio da Newgear utiliza principalmente tecnologias hipóides e de chanfro de precisão, cada uma com vantagens distintas.

Caixas de engrenagens hipóides

Os projetos hipóides usam engrenagens cônicas de corte espiral com um eixo deslocado, permitindo taxas de redução mais altas em formatos compactos. Eles oferecem baixa folga, transmissão de torque suave e capacidade de carga superior em comparação com sistemas chanfrados padrão. O deslocamento também permite maior integração de rolamentos, melhorando o manuseio de carga radial e axial – especialmente importante em sistemas acionados por correia ou cremalheira e pinhão.

Caixas de engrenagens cônicas

As caixas de engrenagens cônicas usam eixos que se cruzam e vêm em variantes retas, helicoidais e com corte em espiral. Os designs helicoidais e espirais proporcionam um engate mais suave e maior eficiência. Eles são econômicos, mas geralmente apresentam menor rigidez e eficiência em comparação com sistemas hipóides ou planetários devido a cargas de rolamento mais altas.

Caixas de engrenagens sem-fim

Embora sejam capazes de alta redução em um único estágio, os sistemas sem-fim sofrem de baixa eficiência e capacidade de backdrive limitada, tornando-os inadequados para a maioria das aplicações de nível servo que exigem controle de movimento de precisão.

Como resultado, as aplicações servo modernas dependem principalmente de soluções hipóides e de chanfro de precisão.

Principais métricas de desempenho

Ao selecionar uma servorredutor de ângulo reto, quatro parâmetros são críticos:

1. Folga (minutos de arco)

A folga afeta diretamente a precisão do posicionamento em sistemas de malha fechada. As caixas de engrenagens hipóides de alto desempenho atingem ≤1,3 arcmin, enquanto os sistemas de bisel de precisão variam entre ≤2–4 arcmin. Este nível suporta controle de movimento CNC e de nível semicondutor.

2. Rigidez torcional

Maior rigidez reduz a deformação elástica sob carga, melhorando o tempo de assentamento e a precisão do contorno em sistemas multieixos. As engrenagens de anel da carcaça integradas e os rolamentos reforçados aumentam significativamente a rigidez.

3. Torque de saída (nominal vs pico)

O torque nominal define a capacidade de operação contínua, enquanto o torque máximo suporta eventos dinâmicos curtos. As faixas típicas vão de 20 Nm a 10.450 Nm, com capacidade máxima atingindo 200–300% do torque nominal.

4. Capacidade de velocidade de entrada

Os servomotores modernos operam de 3.000 a 6.000 RPM, com variantes de alta velocidade atingindo 18.000 RPM. As caixas de engrenagens devem sustentar essas velocidades sem degradação térmica ou quebra de lubrificação.

Vantagens de integração do design em ângulo reto

A configuração de 90 graus oferece diversas vantagens no nível do sistema além da economia de espaço:

◇ Eficiência de roteamento de cabos

A flexibilidade de orientação do motor reduz a tensão do cabo e melhora a confiabilidade do sistema, minimizando a fadiga flexível.

◇ Integração de eixo oco

Muitos projetos suportam roteamento através de furos para cabos, linhas pneumáticas ou fibras ópticas, eliminando anéis coletores em sistemas rotativos.

◇ Redução de Inércia

A redução da engrenagem diminui a inércia refletida pelo quadrado da relação. Um sistema 10:1 reduz a inércia em 100×, permitindo que motores menores acionem cargas maiores com eficiência.

◇ Flexibilidade de montagem

A compatibilidade de flange padrão (formatos NEMA e métricos) permite a integração direta do motor sem adaptadores personalizados.

Engenharia de Aplicação

Diferentes indústrias exigem características de caixa de velocidades personalizadas:

◆ Máquinas-ferramentas CNC

Requerem estabilidade térmica e precisão sustentada. Rolamentos de baixo atrito e dissipação de calor otimizada são essenciais.

◆  Robôs Colaborativos (Cobots)

Exigem baixo peso e inércia com folga ultrabaixa para garantir interação segura entre homem e robô e posicionamento preciso no modo de aprendizagem.

◆ Equipamento de embalagem

Exigem durabilidade de alto ciclo sob cargas repetidas de partida e parada, exigindo rolamentos resistentes à fadiga e sistemas de lubrificação estáveis.

◆ Fabricação de dispositivos médicos

Requer compatibilidade com salas limpas, baixa geração de partículas e sistemas de lubrificação selados para toda a vida para evitar contaminação.

Perspectiva de Engenharia do Grupo iHF

No Grupo iHF, a seleção de redutores é tratada como um processo de engenharia de aplicação e não como uma decisão de catálogo. A demanda por sistemas de engrenagens de servoprecisão continua a crescer à medida que as indústrias fazem a transição de sistemas hidráulicos e pneumáticos para arquiteturas servo totalmente elétricas.

O mercado global de caixas de engrenagens de precisão deverá atingir US$ 6,0 bilhões até 2026, com sistemas de servo-classe respondendo por quase metade da demanda total. Para apoiar os OEMs, o iHF Group fornece suporte completo de engenharia, incluindo modelagem torque-velocidade, integração CAD e análise de correspondência de inércia para garantir o emparelhamento ideal entre motor e caixa de engrenagens.

A resiliência da cadeia de abastecimento também é crítica. A variabilidade na origem do aço-liga e na capacidade de usinagem de precisão tornou o controle de qualidade localizado e a consistência da fabricação uma prioridade estratégica.

Manutenção e desempenho do ciclo de vida

Servoredutores de ângulo reto de alta qualidade são projetados para operação livre de manutenção, com sistemas de lubrificação selados com capacidade para mais de 20.000 horas de operação.

No entanto, o monitoramento térmico continua importante. O aumento excessivo da temperatura geralmente indica sobrecarga ou desalinhamento. A análise de vibração é recomendada para manutenção preditiva, onde alterações nos padrões de frequência acústica podem indicar desgaste de rolamentos ou engrenagens.

As assinaturas de vibração da linha de base devem ser registradas durante o comissionamento para comparação a longo prazo.

视频

Perguntas frequentes sobre alta densidade

P: Por que escolher uma caixa de engrenagens hipóide de ângulo reto em vez de uma engrenagem helicoidal tradicional?

R: As engrenagens hipóides dependem do atrito de rolamento, mantendo 90-96% de eficiência e baixa folga. Os acionamentos sem-fim dependem do atrito deslizante, diminuindo a eficiência para 60-75% e gerando altas cargas térmicas inadequadas para uma indexação servo precisa.

P: Essas caixas de engrenagens podem ser montadas em qualquer orientação?

R: Sim. A maioria das unidades suporta montagem horizontal, vertical ou invertida. No entanto, os níveis específicos de preenchimento de graxa devem ser verificados com base na orientação escolhida para garantir a lubrificação contínua da malha da engrenagem.

P: Como a eficiência se compara aos projetos planetários em linha?

R: As configurações em ângulo reto acarretam uma pequena penalidade de eficiência de 2 a 5% devido às perdas direcionais do estágio chanfrado. No entanto, isso é fortemente compensado pelas reduções de área ocupada e pelas vantagens de roteamento mecânico obtidas.
