Da micronagem à maestria: Movimento de alta precisão com as guias de rolos cruzados iHF

Em áreas de engenharia de alta precisão, como óptica, fabricação de semicondutores e metrologia, a demanda por sistemas de movimento linear ultraprecisos e estáveis ​​continua a crescer. O sistema de deslizamento com roletes cruzados da iHF representa uma solução sofisticada projetada para oferecer precisão de posicionamento excepcional, movimento suave e estabilidade estrutural. Desenvolvido pelo Grupo iHF, este sistema avançado de movimento linear integra roletes dispostos em cruz com guias de ranhura em V de precisão, permitindo um desempenho superior em comparação com os mecanismos de deslizamento tradicionais.

1. O que é uma corrediça de roletes cruzados?

Um estágio linear de deslizamento com rolos cruzados de alta precisão é uma plataforma de posicionamento mecânico que utiliza rolos cilíndricos dispostos ortogonalmente (em cruz) entre duas guias em forma de V.

◆ Conceito central do projeto:

● Os roletes estão posicionados em ângulos de 90°

●  Os roletes entram em contato simultaneamente com as superfícies ranhuradas em V.

●  A carga é distribuída uniformemente por vários pontos de contato.

Essa configuração permite que o deslizador linear de roletes cruzados para posicionamento de precisão alcance um movimento extremamente suave com atrito mínimo e alta rigidez.

2. Projeto Estrutural e Princípio de Funcionamento

O sistema de guia de rolos cruzados com ranhura em V opera com base no contato de rolamento, em vez do atrito de deslizamento.

Elementos estruturais principais:

◆ Rolos dispostos em cruz

A orientação alternada melhora a distribuição da carga.

Suporta cargas multidirecionais (radial, axial, momento).

◆ Trilhos-guia com ranhura em V

Superfícies retificadas com precisão

Garante uma orientação linear precisa.

◆ Mecanismo de pré-carga

Elimina a folga entre os roletes e as guias.

Aumenta a rigidez e a precisão de posicionamento.

O Grupo iHF fabrica guias de rolos cruzados de alta estabilidade para aplicações industriais, garantindo desempenho consistente em condições exigentes.

3. Mecanismos de acionamento e variantes de produto

O sistema de guias deslizantes de rolos cruzados iHF oferece múltiplas configurações de acionamento para atender a diferentes requisitos de precisão.

◆ Cabeçote micrométrico com alimentação por rolos transversais deslizantes

Leitura mínima: 0,01 mm

Adequado para ajustes manuais quantitativos

Ideal para tarefas de laboratório e alinhamento óptico.

◆ Deslizamento de rolos cruzados acionado por fuso de esferas

Projetado para aplicações de alimentação fina

Controle de movimento suave e estável

Não é adequado para leitura numérica devido à falta de escala.

◆ Lâmina de alta resolução acionada por cabeçote micrométrico

Resolução de até 0,5 μm

Permite um posicionamento ultrapreciso.

Adequado para sistemas de medição de alta precisão.

Essas opções tornam a solução personalizada do fabricante de guias de rolos cruzados adaptável a diversas necessidades industriais.

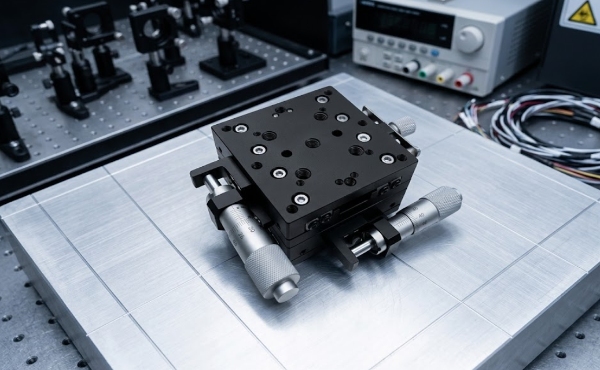

4. Opções de configuração multi-eixos

As aplicações modernas frequentemente exigem movimento multidimensional. O sistema de deslizamento cruzado multieixos suporta diversas configurações:

● Eixo X: Movimento linear em uma única direção

●  Eixo Y: Movimento linear perpendicular

●  Eixo XZ: Movimento combinado horizontal e vertical

●  Eixos XYZ: Posicionamento tridimensional completo

O Grupo iHF fornece sistemas modulares de deslizamento com roletes cruzados para posicionamento multieixos, permitindo uma integração flexível do sistema.

视频

5. Vantagens de desempenho

O estágio deslizante de rolos cruzados de alta precisão oferece diversas vantagens técnicas:

◆ Precisão de posicionamento excepcional

O design com rolos cruzados minimiza o desvio e garante a repetibilidade.

◆ Alta rigidez

Os roletes pré-carregados eliminam a folga e melhoram a rigidez estrutural.

◆ Movimento suave

O contato por rolamento reduz o atrito e os efeitos de deslizamento intermitente.

◆ Design compacto

Alta capacidade de carga em um espaço reduzido.

Essas características tornam o estágio linear de rolos cruzados de precisão para automação e óptica altamente eficaz em ambientes exigentes.

6. Cenários de Aplicação

O fornecedor de guias de rolos cruzados industriais oferece suporte a uma ampla gama de aplicações de alta precisão:

◆ Instrumentos Ópticos

Alinhamento e calibração da lente

◆ Equipamentos semicondutores

Posicionamento e inspeção de wafers

◆ Sistemas de Metrologia

Plataformas de medição de alta precisão

◆ Dispositivos Médicos

Posicionamento preciso em equipamentos de diagnóstico

◆ Automação e Robótica

Sistemas de montagem e inspeção de precisão

O Grupo iHF fornece soluções personalizadas de corrediças de rolos cruzados, adaptadas a esses setores.

7. Considerações sobre instalação e alinhamento

Para aproveitar ao máximo um sistema de deslizamento de roletes cruzados de precisão, a instalação correta é essencial.

◆ Melhores práticas:

●  Garanta superfícies de montagem planas e rígidas

●  Evite sobrecarregar além da capacidade especificada

●  Manter condições de operação limpas

●  Utilize o torque de aperto adequado

Essas práticas garantem o desempenho ideal de sistemas de deslizamento de rolos cruzados de longa duração.

8. Manutenção e Confiabilidade

Um fabricante de corrediças de rolos cruzados duráveis ​​deve enfatizar a confiabilidade a longo prazo.

◆ Orientações de manutenção:

●  Lubrificação periódica de roletes e guias

●  Inspeção para detecção de contaminação ou detritos

●  Verificação regular de precisão

O Grupo iHF projeta sistemas de deslizamento de rolos transversais de baixa manutenção, reduzindo o tempo de inatividade operacional.

9. Por que escolher o iHF Group?

Como fornecedor de confiança, o Grupo iHF especializa-se na produção de guias de rolos cruzados de alta precisão.

◆ Principais pontos fortes:

●  Tecnologia de fabricação avançada

●  Sistemas rigorosos de controle de qualidade

●  Ampla gama de produtos

●  Capacidade de fornecimento global

Sua experiência garante um desempenho confiável em aplicações críticas de posicionamento e controle de movimento.

10. Perguntas Frequentes (FAQ)

Q1: Qual é a principal vantagem de uma guia de rolos cruzados?

Oferece alta precisão, movimento suave e excelente rigidez.

Q2: Qual a diferença entre avanço por cabeçote micrométrico e acionamento por fuso de esferas?

A cabeça micrométrica permite o ajuste quantitativo, enquanto o fuso de esferas oferece um movimento suave e contínuo sem escala.

Q3: Os trilhos de rolos cruzados podem ser usados ​​em sistemas multieixos?

Sim, eles suportam as configurações X, Y, XZ e XYZ.

Q4: Quais setores industriais se beneficiam mais com o uso de guias de rolos transversais?

Óptica, semicondutores, metrologia, dispositivos médicos e automação.

Conclusão

O guia de rolos cruzados iHF é uma solução de alto desempenho para movimento linear de precisão, oferecendo exatidão, estabilidade e flexibilidade incomparáveis. Seu design inovador, combinado com múltiplas opções de acionamento e configurações multieixos, o torna indispensável em aplicações de engenharia avançada.

Com sólida experiência técnica e capacidade de fabricação, o Grupo iHF continua a fornecer sistemas de deslizamento de rolos cruzados confiáveis ​​e personalizáveis ​​para indústrias globais.
