Polias de sincronização de alto torque tipo grampo iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

As polias de sincronização tipo grampo da iHF oferecem instalação rápida, alta precisão de posicionamento repetitivo e estrutura compacta – projetadas para sistemas de transmissão de máquinas de embalagem que exigem especificações rigorosas de espaço e precisão.

Características do produto:

Alta capacidade de torque – A distribuição uniforme da força ao longo do eixo e do cubo proporciona uma transmissão de torque superior para uso com alta carga e alta velocidade.

Conexão sem folga – O design tipo grampo garante um encaixe rígido e preciso, evitando desalinhamentos e melhorando o controle do movimento.

Instalação fácil – Não são necessários rasgos de chaveta nem parafusos de fixação; a montagem e remoção rápidas reduzem o tempo de inatividade.

Proteção do eixo – A fixação por fricção evita danos à superfície, prolongando a vida útil do eixo.

Alta precisão – A geometria otimizada dos dentes e as tolerâncias rigorosas garantem temporização e sincronização precisas.

Ampla gama de aplicações – Disponível em vários perfis, adequado para automação, transportadores, embalagens, CNC, têxtil e indústria gráfica.

Nos modernos sistemas de transmissão de potência, as polias sincronizadoras de alto torque com fixação por grampo da iHF se consolidaram como uma solução confiável para indústrias que exigem precisão, durabilidade e alta eficiência. Diferentemente das polias tradicionais com chaveta, as polias com fixação por grampo utilizam uma conexão de fricção avançada que garante a transferência confiável de torque sem a necessidade de chavetas ou parafusos de fixação. Esse design inovador não só melhora o desempenho, como também prolonga a vida útil de todo o sistema de transmissão.

Polias de sincronização de alto torque tipo grampo iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Obtenha um orçamento gratuito

Polias de sincronização de alto torque tipo grampo S3M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)	Tipo D	DP	OD	D	F	E	L	M	Torque de aperto (Nm)
S3M AW	24	S3MC060 ※A:7 ※L:11 S3MC100 ※A:11 *L:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8~10	42.02	41,25	31	48	36	14	4	3,5
	48		8~12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

Polias de sincronização de alto torque tipo grampo HTD3M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)	Tipo D	DP	OD	D	F	E	L	M	Torque de aperto (Nm)
HTD3M AW	24	3MC060 ※A:7 ※L:11 3MC100 ※A:11 *L:15	4	22,92	22.16	13	25	16	9	2	0,4
	26		4	24,83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28,65	27,89	20	32	23
	32		6~8	30,56	29,8	20	35	25
	36		6~8	34,38	33,62	26	40	28	12,5	3	1,5
	40		8~10	38,2	37,44	26	44	32	12,5	3	1,5
	44		8~10	42.02	41,25	31	48	36	14	4	3,5
	48		8~12	45,84	45,07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57,3	56,53	41	61	46	15,5	5	6

Polias de sincronização de alto torque tipo grampo S5M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)								M	Torque de aperto (Nm)
S5M AW	24	S5MC100 ※A:11 ※L:16 S5MC150 ※A:17 ※L:22	8~10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70,03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

Polias de sincronização de alto torque tipo grampo HTD5M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)								M	Torque de aperto (Nm)
HTD5M AW	24	5MC100 ※A:11 ※L:16 5MC150 ※A:17 ※L:22	8~10	38,2	37,24	26	45	30	12,5	3	1,5
	25		8~10	39,79	38,83
	26		8~10	41,38	40,42	31	48	35	14	4	3,5
	28		8~10	44,56	43,6
	30		10	47,75	46,79	31	52	36
	32		10~14	50,93	49,97	36	55	40
	34		10~16	54.11	53,15	41	61	45	15,5	5	6
	36		10~16	57,3	56,34
	40		10~19	63,66	62,7	46	67	50
	44		12~19	70,03	69,07	46	74	58	15,5	5	6
			20~24			55			16,5	6	12
	48		12~19	76,39	75,43	46	83	63	15,5	5	6
			20~25			55			16,5	6	12
	50		12~19	79,58	78,62	46	87	67	15,5	5	6
			20~25			55			16,5	6	12
	60		12~19	95,49	94,53	46	99	80	15,5	5	6
			20~25			55			16,5	6	12

Polias de sincronização de alto torque tipo grampo S8M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)								M	Torque de aperto (Nm)
S8M AW	20	S8MC150 ※A:17 ※L:22 S8MC250 ※A:28 ※L:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56,02	54,65	41	61	45	16	5	6
	24		12~19	61,12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75,02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80,12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85,21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12

Polias de sincronização de alto torque tipo grampo HTD8M

Tipo			Tipo D	DP	OD	D	F	E	L	Aperto do parafuso
Categoria	Número de dentes	Classificação (Largura Nominal)								M	Torque de aperto (Nm)
HTD8M AW	20	8MC150 ※A:17 ※L:22 8MC250 ※A:28 ※L:33	10~14	50,93	49,56	36	58	40	14	4	3,5
	22		10~16	56,02	54,65	41	61	45	16	5	6
	24		12~19	61,12	59,74	46	67	50
	25		12~19	63,66	62,29		70	56
	28		15~19	71,3	69,93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76,39	75,02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81,49	80,12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86,58	85,21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90,3	46	99	80	16	5	6
			20~25			55			17	6	12

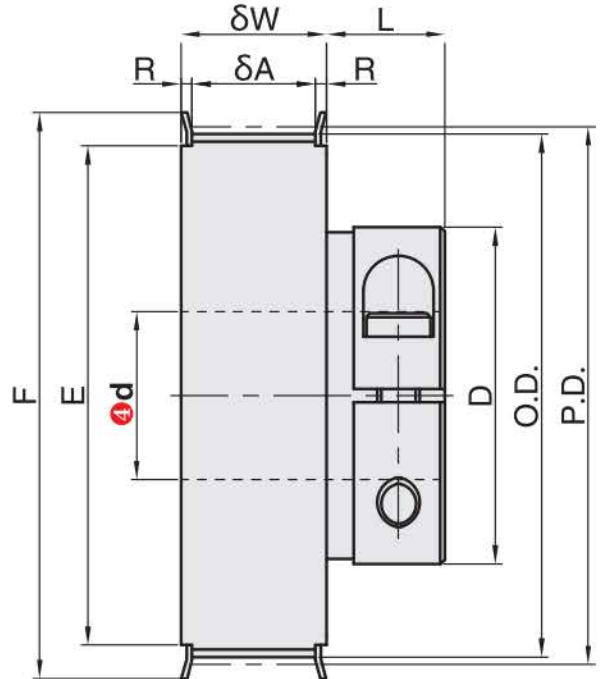

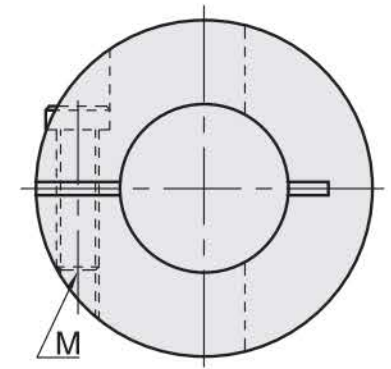

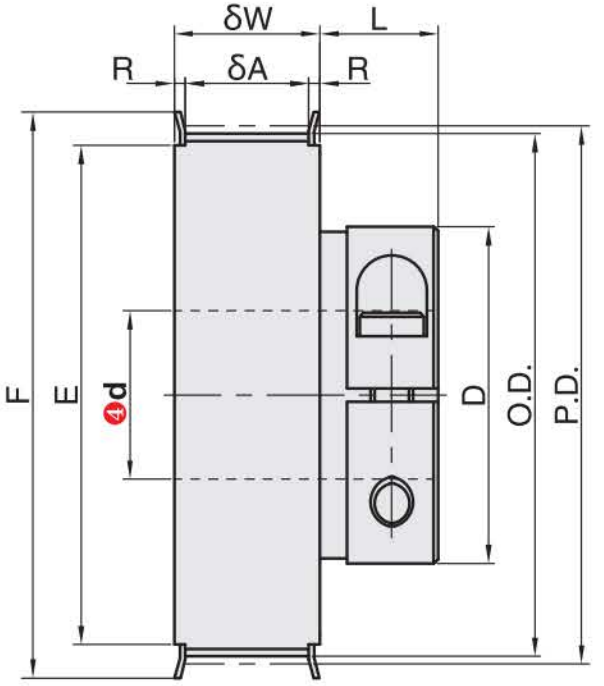

Polias de sincronização de alto torque tipo grampo S3M

AW**S3MC060

S3MC100

(Passo entre dentes: 3,0 mm)

AW**S5MC100 R=2 (S3M)

(Passo entre dentes: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150

S8MC250

(Passo entre dentes: 8,0 mm)

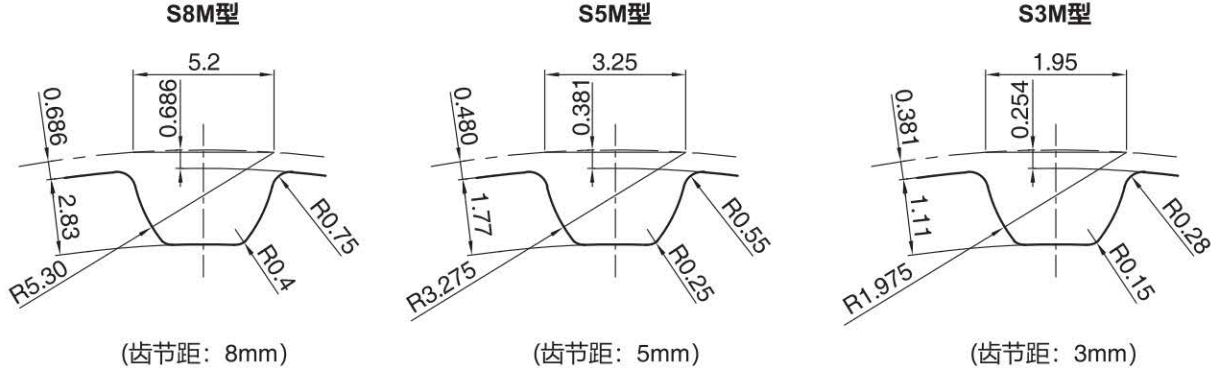

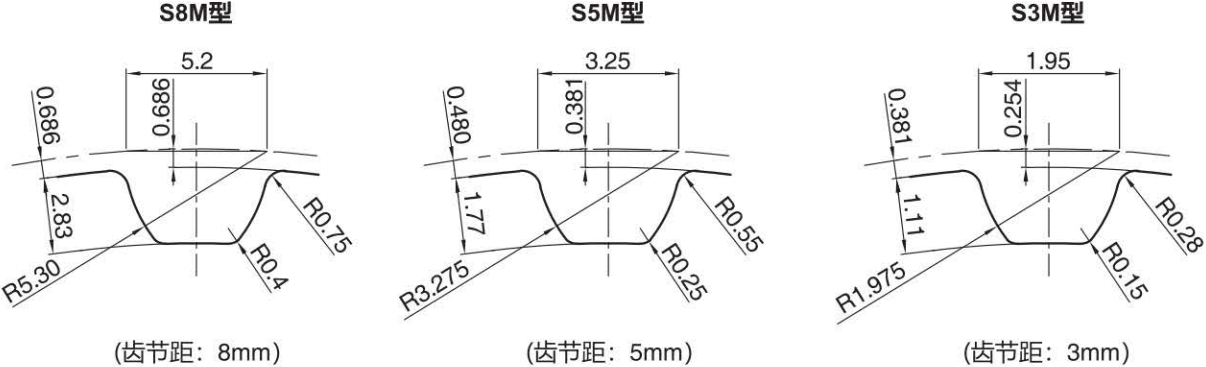

As dimensões do sulco dentário podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.

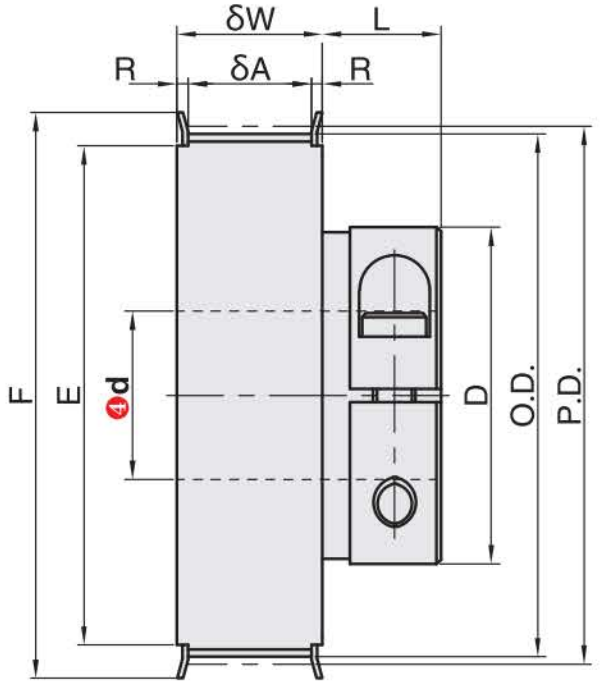

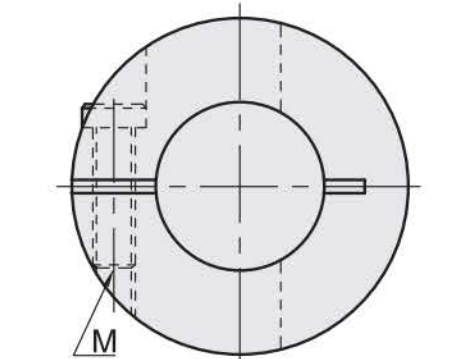

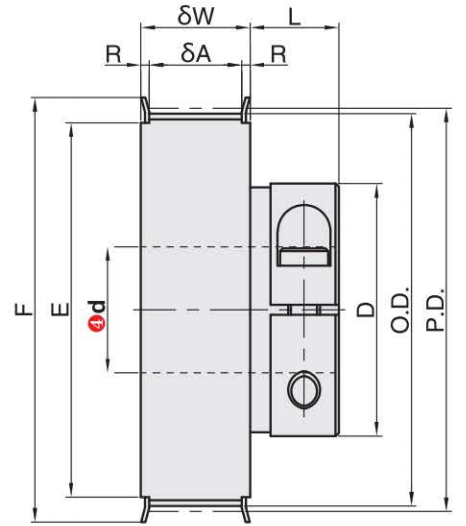

Polias de sincronização de alto torque tipo grampo HTD3M

AW**3MC060

3MC100

(Passo entre dentes: 3,0 mm)

AW**5MC100 R=2 (modelo 3M)

5MC150 R=2,5 (modelos 5M e 8M)

(Passo entre dentes: 5,0 mm)

AW**8MC150

8MC250

(Passo entre dentes: 8,0 mm)

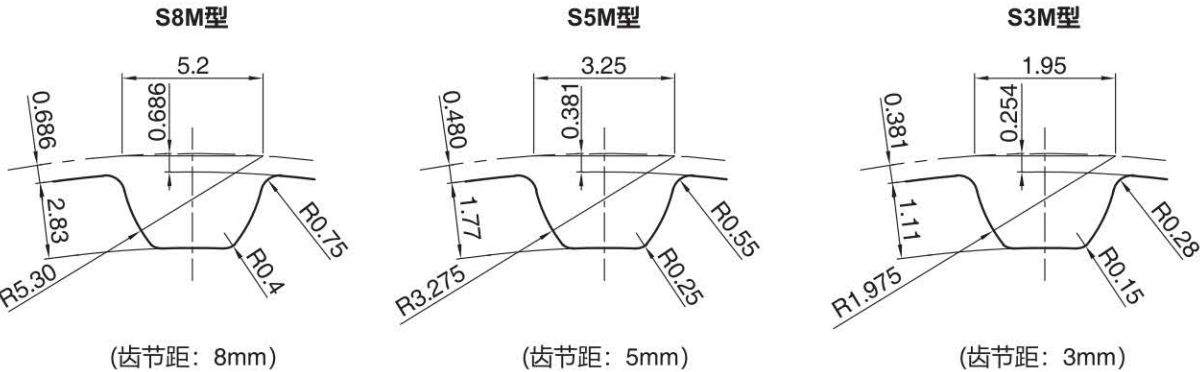

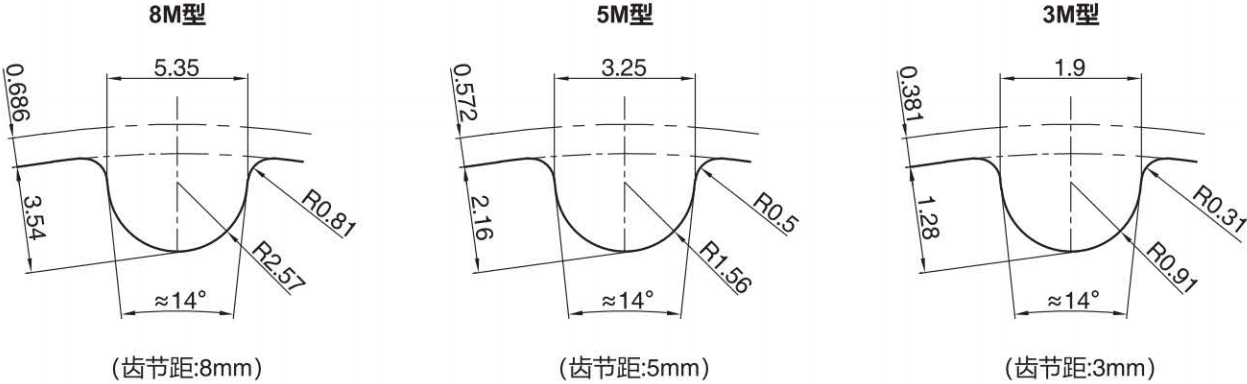

As dimensões do sulco podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.

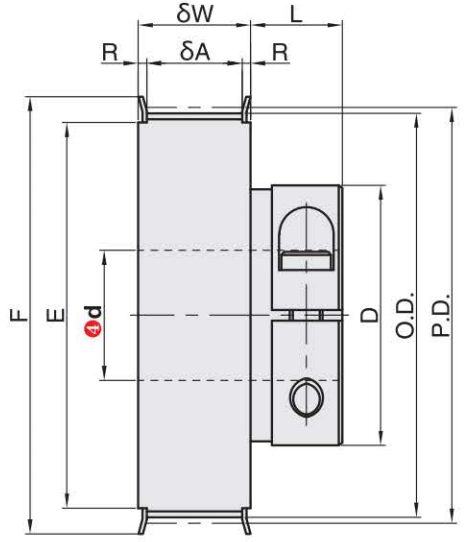

Polias de sincronização de alto torque tipo grampo S5M

AW**S3MC060 S3MC100

(Passo entre dentes: 3,0 mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(Passo entre dentes: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150 S8MC250

(Passo entre dentes: 8,0 mm)

As dimensões do sulco dentário podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.

Polias de sincronização de alto torque tipo grampo HTD5M

AW**3MC060

3MC100

(Passo entre dentes: 3,0 mm)

AW**5MC100 5MC150 R=2 (modelo 3M)

(Passo entre dentes: 5,0 mm) R=2,5 (modelos 5M e 8M)

AW**8MC150

8MC250

(Passo entre dentes: 8,0 mm)

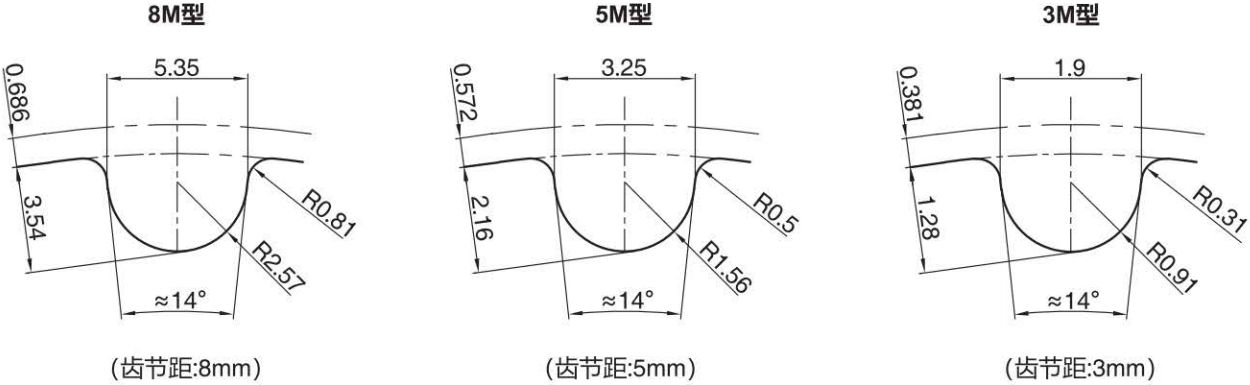

As dimensões do sulco dentário podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.

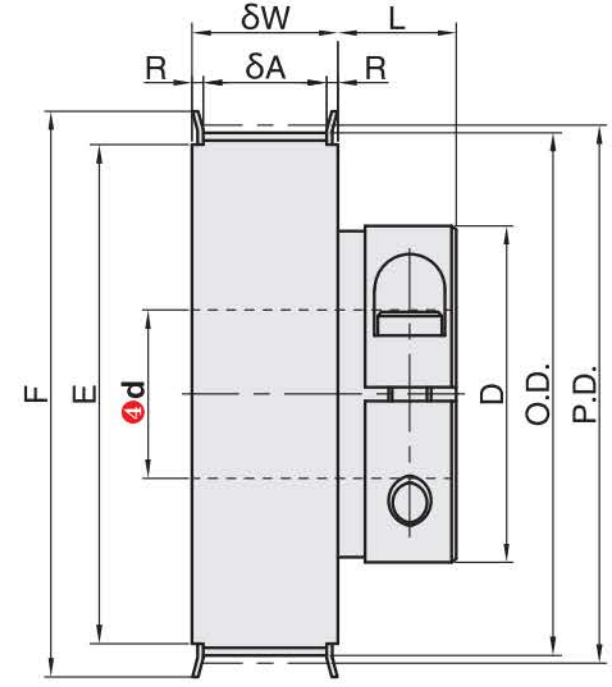

Polias de sincronização de alto torque tipo grampo S8M

AW**S3MC060

S3MC100

(Passo entre dentes: 3,0 mm)

AW**S5MC100 R=2 (S3M)

S5MC150 R=2,5 (S5M, S8M)

(Passo entre dentes: 5,0 mm)

AW**S8MC150

S8MC250

(Passo entre dentes: 8,0 mm)

As dimensões do sulco dentário podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.

Polias de sincronização de alto torque tipo grampo HTD8M

AW**3MC060

3MC100

(Passo entre dentes: 3,0 mm)

AW**5MC100 R=2 (modelo 3M)

5MC150 R=2,5 (modelos 5M, 8M)

(Passo entre dentes: 5,0 mm)

AW**8MC150

8MC250

(Passo entre dentes: 8,0 mm)

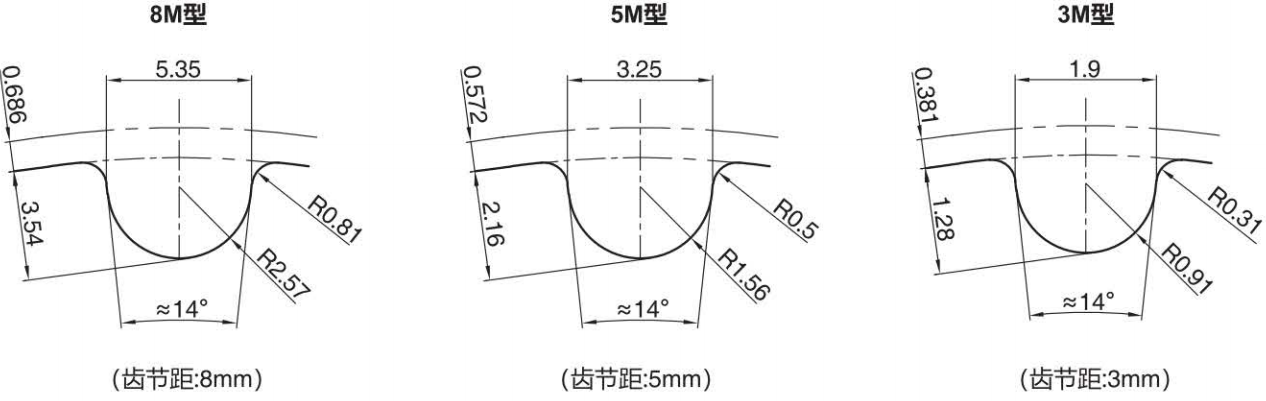

As dimensões do sulco dentário podem variar ligeiramente dependendo do número de dentes.
A parte interna do furo do eixo não pode receber tratamento superficial.
