Na arquitetura da automação moderna, usinagem CNC, fabricação de semicondutores e robótica pick-and-place de alta velocidade, a integridade estrutural dos eixos de movimento linear dita o teto de desempenho de todo o sistema. No centro desses sistemas multieixos está a guia linear – um componente crítico projetado para suportar cargas pesadas, minimizar coeficientes de atrito e manter estrita repetibilidade posicional submícron sob perfis de aceleração agressivos.
A seleção do sistema de rolamento linear ideal requer o equilíbrio de restrições geométricas, cargas estruturais, condições ambientais e requisitos de custo. Para engenheiros de projetos mecânicos, otimizar um eixo não significa encontrar um componente genérico; trata-se de configurar um conjunto mecânico preciso que elimine a deflexão, controle os fenômenos de stick-slip e estenda a vida operacional mecânica.
1. Adaptabilidade geométrica: maximizando a relação entre deslocamento e carga útil
O principal desafio de projeto no planejamento de movimento multieixo é configurar um eixo que atenda aos requisitos espaciais sem introduzir saliências estruturais ou peso desnecessário. Um trilho-guia linear de comprimento personalizado altamente otimizado aborda esse desafio, fornecendo flexibilidade estrutural em vários tamanhos.

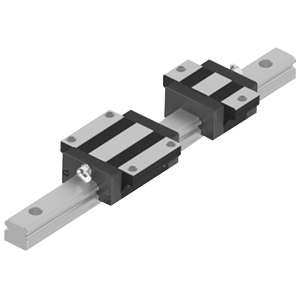

Ao utilizar perfis de trilhos que podem ser personalizados de 25 mm a 2.000 mm, os projetistas de sistemas podem adaptar suas configurações para atender aos requisitos exatos de deslocamento, eliminando a necessidade de cortes complexos no local ou compromissos estruturais. Para complementar esta gama dimensional, estes sistemas suportam configurações modulares, permitindo de 1 a 8 blocos deslizantes por trilho individual.

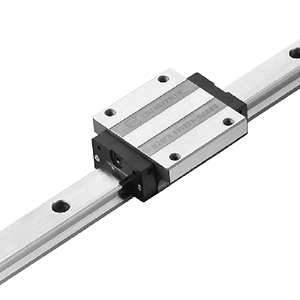

Para aplicações com percursos longos e cargas úteis baixas, uma configuração de bloco único reduz o atrito e o torque de arrasto. Por outro lado, para configurações industriais de alto momento e carga pesada, a montagem de vários blocos em um único trilho distribui uniformemente as cargas radiais, radiais reversas e laterais. Este layout multibloco mantém as tensões localizadas com segurança dentro dos limites elásticos do material, evitando o recuo da pista e o desgaste irregular.
2. Metalurgia Avançada: Combinando Materiais Principais com Estressores Ambientais
Os ambientes operacionais variam amplamente entre os diferentes setores. Um sistema de movimento linear executado dentro de uma sala limpa de semicondutores de ultra-alto vácuo (UHV) enfrenta fatores de estresse completamente diferentes de um sistema operando em uma linha de soldagem automotiva de alto rendimento.
A seleção de componentes de guia linear de aço inoxidável evita a oxidação em ambientes com alta umidade ou desinfetantes químicos, eliminando o risco de corrosão superficial que pode interromper os circuitos de recirculação do rolamento de esferas. Por outro lado, a escolha de um trilho linear de aço carbono de alta rigidez maximiza a rigidez estrutural sob pesadas cargas estáticas e dinâmicas. Isto evita a deformação elástica sob cargas de momento pesadas, mantendo a deflexão estrutural a um mínimo absoluto durante mudanças rápidas de direção.
3. Classificação de precisão: Alinhando tolerâncias de movimento com a demanda da aplicação
A engenharia excessiva de um sistema, especificando tolerâncias excessivas, aumenta os custos gerais do projeto, enquanto a engenharia insuficiente leva a desvios de precisão e falhas estruturais prematuras. Para equilibrar custo e desempenho, os modernos sistemas de movimento linear são estruturados em dois graus de precisão distintos e calibrados de fábrica.
Sistemas de Grau Padrão
Projetado para automação econômica, manuseio de materiais, máquinas de embalagem e sistemas de logística. Esta classe fornece uma solução confiável e de baixo atrito, onde o paralelismo estrutural e o movimento suave são valorizados em detrimento da precisão absoluta submícron.
Sistemas de grau de precisão
Especialmente projetado para campos exigentes como manuseio de semicondutores, processamento a laser, inspeção de wafers e máquinas de medição por coordenadas (CMM). Um guia linear industrial de grau de precisão apresenta tolerâncias dimensionais rigorosas de altura e largura. Essa consistência geométrica limita o desvio vertical e horizontal durante o deslocamento, evitando microvibrações e garantindo a precisão exata necessária para corte a laser de alta resolução e posicionamento de componentes eletrônicos em escala nanométrica.
4. Tribologia e arquitetura de vida útil estendida
O desempenho a longo prazo de qualquer rolamento linear depende da dinâmica de recirculação interna e da manutenção da lubrificação. Sistemas premium projetados pelo iHF Group
Para evitar a perda de lubrificante e impedir a entrada de contaminantes no ar, cada bloco deslizante é equipado com vedações de extremidade de lábio duplo integradas, vedações inferiores e raspadores internos. As tampas recirculantes otimizadas direcionam os rolamentos de esferas suavemente através de seus caminhos de retorno, reduzindo o atrito, diminuindo o ruído operacional e garantindo uma distribuição uniforme da graxa. Este sistema de lubrificação interna amplia os intervalos de manutenção, reduz o custo total de propriedade (TCO) e garante uma operação consistente e estável ao longo de milhões de metros lineares de percurso.
Conclusão: Garantindo a integridade do movimento em todos os setores globais
Na automação de alto desempenho, a confiabilidade geral de uma máquina depende inteiramente da estabilidade de suas guias lineares. A escolha de trilhas lineares de baixa especificação e não calibradas leva a desvios de posicionamento frequentes, ruído mecânico excessivo e tempo de inatividade dispendioso da produção.
Ao fazer parceria com um fabricante experiente de movimento linear como o iHF Group, as equipes de compras e integradores de sistemas obtêm acesso a soluções lineares altamente modulares e validadas de fábrica. Oferecendo comprimentos de trilho personalizáveis de até 2.000 mm, opções de materiais duplos (aço inoxidável e aço carbono) e classificação de precisão especializada, o iHF Group fornece a base mecânica robusta necessária para construir sistemas automatizados mais rápidos, precisos e altamente duráveis.
