Características do produto:
1. Construção em plástico durável
Fabricado com plásticos de engenharia de alta qualidade, resistentes ao desgaste, impacto e corrosão. Leve, mais silencioso e mais fácil de instalar do que os suportes de aço.
2. Proteção segura do cabo
Divisórias internas e raio de curvatura definido evitam emaranhamento, abrasão e estiramento excessivo dos cabos. O design modular permite a inserção rápida dos fios.
3. Funcionamento silencioso e suave
O design de baixo ruído reduz a vibração, sendo ideal para máquinas CNC, robótica, produção eletrônica e ambientes limpos.
4. Instalação modular e fácil
As conexões podem ser abertas individualmente e os segmentos danificados substituídos rapidamente. A facilidade de uso da ferramenta reduz o tempo de inatividade e a necessidade de manutenção.
5. Flexível e versátil
A curvatura suave permite deslocamentos curtos ou longos, operações em alta velocidade e guia estável de cabos em diversas máquinas.
6. Desempenho com boa relação custo-benefício
Custos de aquisição e manutenção reduzidos, economia de energia devido ao baixo peso e compatibilidade com tamanhos padrão garantem um excelente retorno sobre o investimento.

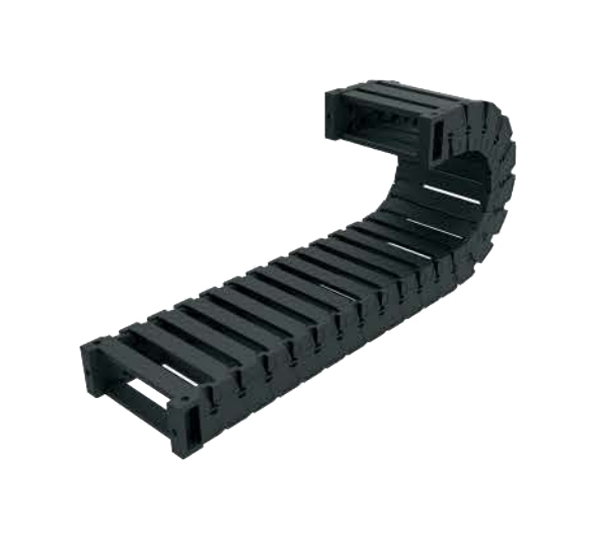

O Porta-Cabos de Plástico para Proteção de Fios combina durabilidade, flexibilidade e preço acessível, tornando-se a solução ideal para equipamentos automatizados modernos. Seu design leve em plástico, estrutura modular, movimento suave e operação silenciosa proporcionam proteção confiável para os cabos, reduzem os custos de manutenção e aumentam a eficiência geral da produção.
Para fabricantes que buscam uma solução de gerenciamento de cabos eficiente, econômica e de fácil manutenção, esta corrente porta-cabos de plástico é a escolha ideal.
Operadora de Cabo
| Tipo | Raio de curvatura R | Número de elos da corrente N | Articulação | H | D | K | Altura espacial real HF | LARGURA EXTERNA E | |
| Código da série | Largura interna F | ||||||||
| ZH07SJ | 25 | 55 | 1~ | ZHO8SS25 ZHO8ST25 | 145 | 125 | 276 | 175 | 39 |
| 75 | 185 | 150 | 346 | 215 | |||||
| 100 | 235 | 170 | 414 | 265 | |||||
| 125 | 285 | 195 | 496 | 315 | |||||
| 150 | 335 | 220 | 578 | 365 | |||||
| 175 | 385 | 245 | 660 | 415 | |||||
| 200 | 435 | 270 | 742 | 465 | |||||
ZH07SJ ZH07SK | 38 | 55 | ZHO8SS3 8ZHO8ST38 | 145 | 125 | 276 | 175 | 52 | |
| 75 | 185 | 150 | 346 | 215 | |||||
| 100 | 235 | 170 | 414 | 265 | |||||
| 125 | 285 | 195 | 496 | 315 | |||||
| 150 | 335 | 220 | 578 | 365 | |||||
| 175 | 385 | 245 | 660 | 415 | |||||
| 200 | 435 | 270 | 742 | 465 | |||||
| 57 | 55 | ZHO8SS5 7ZH08ST57 | 145 | 125 | 276 | 175 | 71 | ||
| 75 | 185 | 150 | 346 | 215 | |||||
| 100 | 235 | 170 | 414 | 265 | |||||
| 125 | 285 | 195 | 496 | 315 | |||||
| 150 | 335 | 220 | 578 | 365 | |||||
| 175 | 385 | 245 | 660 | 415 | |||||
| 200 | 435 | 270 | 742 | 465 | |||||
| 77 | 55 | ZH08SS7 7ZH08ST77 | 145 | 125 | 276 | 175 | 91 | ||
| 75 | 185 | 150 | 346 | 215 | |||||
| 100 | 235 | 170 | 414 | 265 | |||||
| 125 | 285 | 195 | 496 | 315 | |||||
| 150 | 335 | 220 | 578 | 365 | |||||
| 175 | 385 | 245 | 660 | 415 | |||||
| 200 | 435 | 270 | 742 | 465 | |||||
| Tipo | Passo P | Diâmetro máximo de inspeção do cabo (mm) | Capacidade máxima de carga suspensa kg/m | Comprimento máximo da parte superior em metros | Tempo máximo de deslocamento permitido m | Suspensão vertical máxima permitida em metros | Peso kg/m | ||
| Código da série | Largura interna F | ZH07SJ | ZHO7SK | ||||||
| ZH07SJ | 25 | 45,8 | 22 | 1.0 | 1.3 | 70 | 30 | ≈0,67 | - |
ZH07SJ ZH07SK | 38 | ≈ 0,78 | ≈ 0,8 | ||||||
| 57 | ≈ 0,86 | ≈ 0,88 | |||||||
| 77 | ≈ 0,96 | ≈ 1,0 | |||||||
Conector
| Tipo | UM | C | W 1 | W 2 | C | d | d 1 | d 2 | d 3 | |
| Código da série | Largura interna F | |||||||||
ZH08SS ZHO8ST | 25 | 16 | 39 | 39 | 39 | 11.8 | 6,5 | 6,5 | - | 13.7 |
| 38 | 23 | 52 | 52 | 52 | 12 | 6.2 | 10.4 | 11.2 | 15,5 | |
| 57 | 40 | 71 | 71 | 71 | ||||||
| 77 | 60 | 91 | 91 | 91 | ||||||
