Do torque à sincronização: o papel crucial das polias dentadas intermediárias

Em sistemas mecânicos de alto desempenho, a precisão não é opcional — é fundamental. Seja em equipamentos de automação, máquinas CNC, robótica ou conjuntos de transmissão de potência, manter o alinhamento e a tensão precisos da correia é crucial para a estabilidade e a eficiência do sistema. Entre os componentes que possibilitam essa precisão, a polia guia dentada desempenha um papel central, embora frequentemente subestimado.

Muito além de um componente guia passivo, as polias dentadas modernas são projetadas para aprimorar a sincronização, reduzir o desgaste e garantir a transmissão consistente do torque. Fabricantes como o iHF Group elevaram os padrões de projeto e fabricação desses componentes, integrando materiais avançados, usinagem de precisão e configurações flexíveis para atender às diversas demandas industriais.

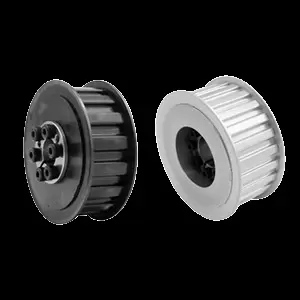

1. O que é uma polia guia dentada?

Uma polia guia dentada para sistemas de correia de distribuição é um componente usinado com precisão, projetado para guiar, suportar e manter a tensão em transmissões por correia síncrona. Ao contrário das polias guias lisas, as variantes dentadas engatam diretamente nos dentes da correia, garantindo:

• Engajamento positivo sem deslizes
• Sincronização e temporização precisas
• Redução do desgaste da correia e da vibração.

Isso os torna indispensáveis ​​em sistemas onde a precisão posicional e a repetibilidade são críticas.

2. Materiais de Engenharia: Resistência e Leveza em um Design Compacto

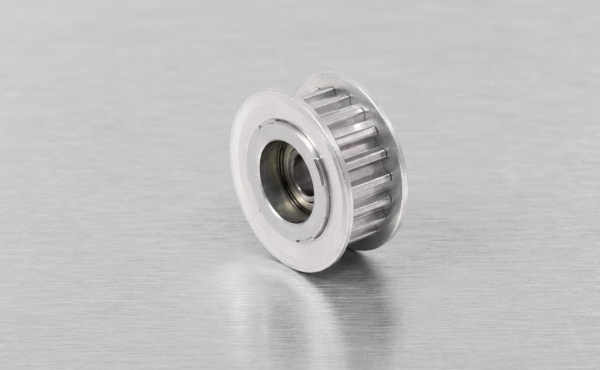

2.1 Construção em liga de alumínio 6061

O corpo da polia e os flanges integrados são usinados em liga de alumínio 6061, oferecendo:

• Excelente relação resistência/peso
• Resistência à corrosão
• Alta usinabilidade para geometria de precisão

Essa escolha de material garante polias dentadas leves para automação industrial, reduzindo a inércia do sistema e mantendo a integridade estrutural.

2.2 Integração de Mancais de Aço

A durabilidade e o bom funcionamento dependem muito da qualidade dos rolamentos.

Os principais benefícios dos rolamentos de aço incluem:

• Alta capacidade de carga
• Rotação de baixo atrito
• Longa vida útil em operação contínua.

O Grupo iHF integra rolamentos de alta qualidade para garantir polias dentadas de alta durabilidade com desempenho de rotação suave.

3. Opções de tratamento de superfície para melhoria de desempenho

O acabamento da superfície impacta diretamente a resistência ao desgaste e a adaptabilidade ambiental.

3.1 Anodização transparente

• Aumenta a resistência à corrosão
• Mantém a aparência metálica
• Adequado para ambientes industriais em geral.

3.2 Niquelagem

• Aumenta a dureza da superfície
• Melhora a resistência ao desgaste
• Ideal para condições de alta carga ou abrasivas.

Essas opções permitem o tratamento de superfície personalizado das polias dentadas para ambientes agressivos.

4. Flexibilidade na contagem de dentes: Adaptando-se aos requisitos do sistema

As polias de guia dentadas estão disponíveis com 16 a 60 dentes, permitindo:

• Ajustes flexíveis da relação de velocidade
• Compatibilidade com vários passos de correia
• Adaptação a sistemas compactos ou de grande escala

Esta gama suporta polias tensoras com número de dentes personalizado para otimização da correia de distribuição, garantindo flexibilidade de projeto em diversas aplicações.

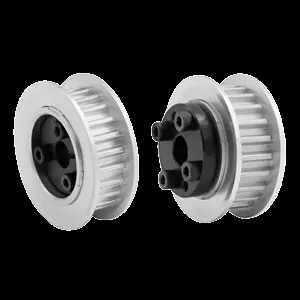

5. Configurações de rolamentos: desempenho personalizado

5.1 Tipo de rolamento central

• Estrutura compacta
• Adequado para cargas padrão
• Ideal para projetos com espaço limitado.

5.2 Tipo de rolamento duplo

• Estabilidade aprimorada
• Maior capacidade de carga
• Deflexão reduzida sob tensão

Essa configuração é essencial para polias guia dentadas de alta resistência em aplicações de alta carga.

O iHF Group oferece ambas as configurações, permitindo que os engenheiros selecionem o projeto ideal com base nas demandas operacionais.

6. Vantagens funcionais em sistemas de transmissão de energia

6.1 Alinhamento de correia aprimorado

O engate dentado garante um alinhamento preciso, reduzindo o risco de desalinhamento da correia.

6.2 Redução de vibração e ruído

O encaixe preciso das peças minimiza a instabilidade dinâmica, resultando em uma operação mais silenciosa.

6.3 Eficiência aprimorada do sistema

Ao eliminar o deslizamento, as rodas dentadas melhoram a eficiência da transferência de energia.

6.4 Vida útil prolongada dos componentes

O menor desgaste das correias e polias resulta em intervalos de manutenção mais longos.

Essas vantagens tornam as polias guia dentadas de precisão para transmissões por correia síncrona essenciais em máquinas modernas.

7. Aplicações Industriais

As polias dentadas de guia são amplamente utilizadas em:

Equipamentos de automação

Garantir o controle preciso dos movimentos em sistemas robóticos.

Máquinas CNC

Manter o posicionamento preciso em usinagem de alta velocidade.

Sistemas de embalagem

Suporte a operações contínuas e sincronizadas.

Impressão 3D e Robótica

Proporcionando controle de movimento estável e repetível.

Sistemas Automotivos

Utilizado em mecanismos de temporização e acionamentos auxiliares.

8. Precisão de fabricação e controle de qualidade

O desempenho de uma polia guia dentada depende muito da precisão de fabricação.

Principais fatores de qualidade:

• Precisão do perfil dentário
• Concentricidade e equilíbrio
• Alinhamento do rolamento
• Qualidade do acabamento da superfície

O Grupo iHF utiliza usinagem CNC avançada e protocolos de inspeção rigorosos para garantir polias dentadas de alta precisão para sistemas industriais.

9. Diretrizes de Seleção para Engenheiros

Ao escolher uma polia guia dentada, considere:

Requisitos de carga

Selecione as configurações de rolamento simples ou duplo, conforme necessário.

Condições Ambientais

Escolha tratamentos de superfície adequados.

Compatibilidade de correias

Assegure-se de que o perfil e a inclinação dos dentes sejam compatíveis.

Restrições de espaço

Opte por designs compactos quando necessário.

Trabalhar com fabricantes experientes como o iHF Group garante o acesso a soluções de polias dentadas personalizadas.

视频

10. Perguntas Frequentes (FAQ)

Q1: Qual a diferença entre uma polia guia dentada e uma polia guia lisa?

Uma polia guia dentada engata nos dentes da correia para uma transmissão positiva, enquanto uma polia guia lisa depende do atrito e é usada principalmente para tensionar a correia.

P2: Quando devo escolher uma polia guia com rolamento duplo?

Recomenda-se o uso de rolamentos duplos em aplicações de alta carga ou alta velocidade, onde a estabilidade é fundamental.

P3: O tratamento de superfície realmente importa?

Sim. A anodização melhora a resistência à corrosão, enquanto o revestimento de níquel aumenta a resistência ao desgaste em ambientes exigentes.

Q4: Como faço para selecionar a quantidade correta de dentes?

O número de dentes depende do passo da correia, do layout do sistema e das relações de velocidade desejadas. Recomenda-se consultar um engenheiro.

Q5: As polias de alumínio são suficientemente resistentes para uso industrial?

Sim. O alumínio 6061 oferece um excelente equilíbrio entre resistência e peso, especialmente quando combinado com rolamentos de aço.

Conclusão

A polia guia dentada é um componente vital em sistemas de acionamento de precisão, garantindo controle de movimento preciso, transmissão de potência eficiente e confiabilidade a longo prazo. Com materiais avançados como alumínio 6061, rolamentos de aço robustos e configurações de design flexíveis, as polias guias modernas oferecem desempenho que vai muito além das funções básicas de guia.

Fabricantes como o iHF Group continuam a expandir os limites da excelência em engenharia, fornecendo soluções personalizáveis ​​e de alto desempenho, adaptadas às demandas em constante evolução da automação industrial e do projeto mecânico.

Para engenheiros e projetistas de sistemas, investir em polias dentadas de alta qualidade não é apenas uma escolha de componente — é uma decisão estratégica que impacta diretamente a eficiência e a durabilidade do sistema.
